Hiện nay vấn đề an toàn của các tòa nhà cao tầng là mối quan tâm của đa phần chủ đầu tư. Để đảm bảo các yêu cầu an toàn về cháy nổ thì việc lắp đặt hệ thống hút khói là điều cần thiết. Tuy nhiên việc lắp đặt hệ thống hút khói hành lang như thế nào cho hiệu quả và đạt chuẩn, bài viết dưới đây chúng tôi chia sẻ với bạn các tiêu chuẩn hút khói hành lang cần biết.
Các tiêu chuẩn hút khói hành lang cần biết
1. Các tiêu chuẩn hút khói hành lang phổ biến
Việc lắp đặt để đảm bảo hiệu quả cần phải đáp ứng theo các tiêu chuẩn. Vấn đề lắp đặt cần phải đảm bảo các yêu cầu bên dưới.
- TCVN 5687 – 2010: Thông gió, điều tiết không khí và sưởi ẩm – tiêu chuẩn thiết kế.
- TCXDVN 323 – 2004: Tiêu chuẩn xây dựng nhà cao tầng tại Việt Nam – tiêu chuẩn thiết kế.
- AS 1668.1-1998: Các tiêu chuẩn hút khói của ÚC
- DW 142/144: Tiêu chuẩn về lắp đặt ống gió
- MACNA: Sheet Metal & Air Conditioning Contractor’s National Association
- CP553: Các tiêu chuẩn thiết kế hệ thống thông gió của Singapore.
- TT07 BXD 2010: Quy chuẩn về kỹ thuật quốc gia trong vấn đề an toàn cháy cho nhà và công trình.
Xem thêm: Nguyên lý hoạt động hệ thống hút khói tăng áp tòa nhà
2. Các công thức tính toán lượng khói
Dưới đây Vimax chia sẻ các thông tin chi tiết trong việc tính toán, lắp đặt. Hệ thống hút khói hành lang cần đảm bảo được hoạt động tốt nhất và để thiết kế hệ thống cần có sự tính toán chi tiết cụ thể:
2.1 Tính toán lượng khói cần hút tại hành lang
- Để tính toán lưu lượng khói thải, thường áp dụng theo tiêu chuẩn CP553 – Tiêu chuẩn thiết kế thông gió của Singapore. Theo tiêu chuẩn này, lưu lượng khói thải cần hút được tính dựa trên thể tích của khu vực nhân 10 lần.
Tiêu chuẩn CP553 là một trong những tiêu chuẩn quan trọng trong lĩnh vực thiết kế hệ thống thông gió tại Singapore. Tiêu chuẩn này cung cấp các hướng dẫn chi tiết về việc tính toán, thiết kế và vận hành hệ thống thông gió nhằm đảm bảo chất lượng không khí trong nhà và an toàn phòng cháy chữa cháy. Khi xảy ra cháy, khói sẽ nhanh chóng lan tỏa và gây nguy hiểm cho con người và tài sản. Việc tính toán chính xác lượng khói thải là cực kỳ quan trọng để thiết kế hệ thống thông gió hút khói hiệu quả. Theo tiêu chuẩn CP553, lượng khói thải cần hút được tính dựa trên thể tích của khu vực nhân với một hệ số nhất định. Hệ số này được lựa chọn tùy thuộc vào loại hình công trình, vật liệu xây dựng và các yếu tố khác.
Ví dụ thực tế
- Tại các khu vực hành lang và siêu thị có diện tích 450m2, cao 5,5m, lượng hút khói sẽ là 450×5,5×10=24,750 m3/h.
- Lượng khí thải cần hút trong siêu thị
- Áp dụng TCVN 5687-2010 như sau: G = 678,8Pf y1.5Ks
Với:
- G: lưu lượng khói thải trong không gian theo chu vi của đám cháy.
- Pf: Chu vi vùng cháy trong giai đoạn đầu (m) nhận giá trị số lớn nhất chu vi thùng chứa nhiên liệu hở hoặc không được đóng kín, chỗ chứa nhiên liệu được đặt trong vỏ bao từ vật liệu cháy. Đối với các khu vực có hệ thống vòi phun tự động (Sprinkler) thì Pf = 12m.
- A: Là diện tích không gian phòng hoặc bể chứa khói (m2)
- y: Khoảng cách từ mép dưới vùng khói đến sàn nhà hoặc từ mép dưới lên đến vách lửng hình thành bể chưa khói đền sàn nhà. (Trong không gian phòng lấy y=2.5m)
- Ks: Hệ số, thường lấy Ks=1. Nếu là hệ thống có vòi phun tự động Sprinkler thì lấy Ks=2.
2.2 Tính toán lượng khí thải cần hút trong kho
Tại các kho chứa thường sử dụng thùng carton để đựng sản phẩm do vậy khi xuất hiện đám cháy thì tốc độ lây lan nhanh, lượng nhiệt tỏa ra lớn, lượng nhiệt tỏa cao được đo bằng qf=2500MJ/m2.
Cần tính toán lượng khí thải cần hút trong các khu vực kho theo tiêu chuẩn AS 1668.1-1998.
Tiêu chuẩn AS 1668.1-1998 là một tài liệu tham khảo quan trọng trong việc thiết kế hệ thống thông gió và kiểm soát khói trong các tòa nhà, đặc biệt là đối với các khu vực có nguy cơ cháy cao như kho hàng. Tiêu chuẩn này cung cấp các yêu cầu tối thiểu về thiết kế, thi công, lắp đặt và vận hành các hệ thống cơ khí và điều hòa không khí để kiểm soát cháy và khói trong các tòa nhà nhiều ngăn. Tiêu chuẩn AS 1668.1-1998 là một tài liệu tham khảo quan trọng trong việc thiết kế hệ thống thông gió và kiểm soát khói trong các tòa nhà, đặc biệt là đối với các khu vực có nguy cơ cháy cao như kho hàng. Tiêu chuẩn này cung cấp các yêu cầu tối thiểu về thiết kế, thi công, lắp đặt và vận hành các hệ thống cơ khí và điều hòa không khí để kiểm soát cháy và khói trong các tòa nhà nhiều ngăn.
Chi tiết các bước dưới đây:
Bước 1: Xác định tiêu chuẩn
Sử dụng tiêu chuẩn TCVN 5687-2010 và tiêu chuẩn SS553:2009.
Phụ lục L trang 101 trong bản tiêu chuẩn TCVN 5687-2010
Chi tiết như sau:
- Áp dụng cho các khu vực có hành lang dài trên 15m, không có chiếu sáng tự nhiên
- Cửa hút khói được lắp đặt ở trần sảnh hoặc trần của hành lang.
- Chiều dài của hành lang có 1 cửa hút khói không quá 30m.
- Thiết kế tối đa 2 cửa hút cho 1 hành lang. Nếu hành lang quá dài, cần thiết kế 3 cửa hút.

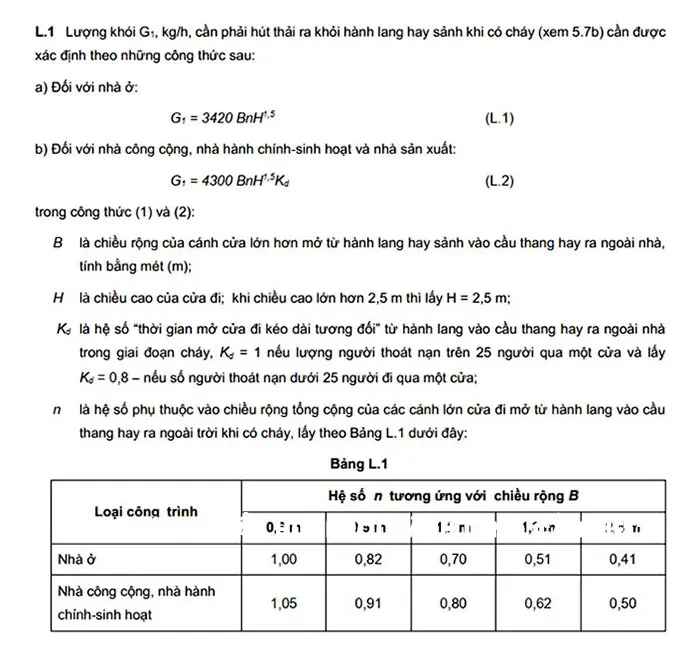

- Công thức tính theo tiêu chuẩn TCVN 5687-2010: Bạn đọc có thể xem thông tin chi tiết tại phụ lục L trang 101 trong bản tiêu chuẩn TCVN 5687-2010.
Ta có công thức chuẩn: SS553:2009: G=n.V
Trong đó:
- G: Lượng khói cần hút tại khu vực nhà kho.
- n: lấy n=10, bộ số trao đổi khỏi
- V: Thể tích của không gian

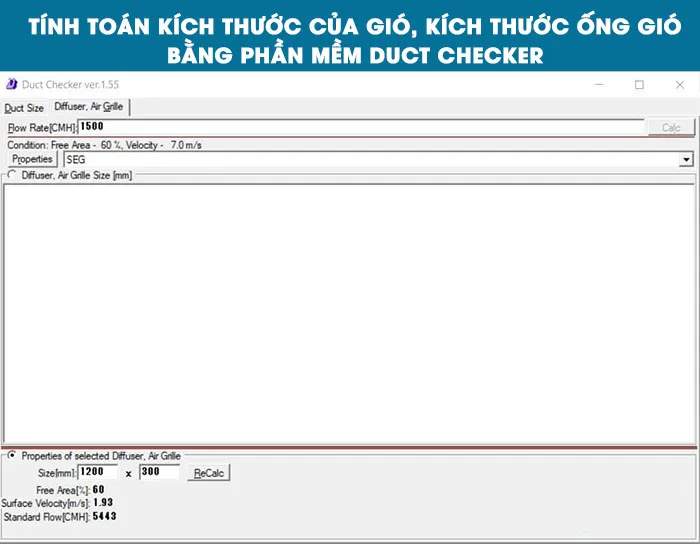

Bước 2: Sử dụng phần mềm Duct Checker tính toán kích thước ống gió

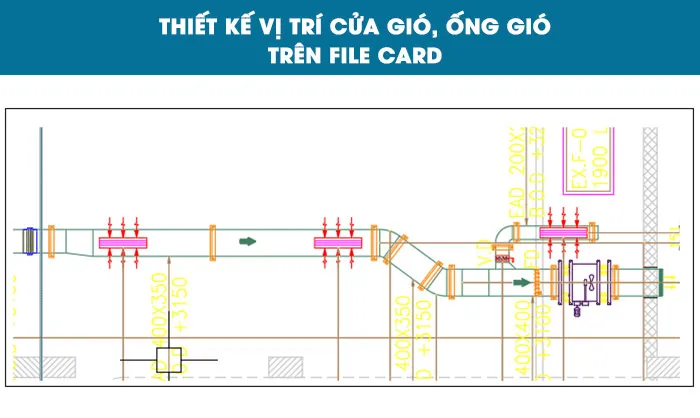

Bước 3: Dùng file card để thiết kế vị trí ống gió, cửa gió.
Với 3 bước trên được thực hiện bởi những kỹ sư có chuyên môn. Nếu bạn không am hiểu các tính này thì có thể liên hệ Vimax để được tư vấn và có phương án xử lý nhé.
Xem thêm: Nguyên lý hoạt động của quạt tăng áp cầu thang
Kết luận
Trên đây là toàn bộ những thông tin về hệ thống hút khói hành lang, tiêu chuẩn hút khói hành lang. Hi vọng với những thông tin này sẽ mang đến cho bạn đọc những thông tin hữu ích nhất.
