QUẠT LY TÂM CÔNG NGHIỆP

Hiện nay, quạt ly tâm công nghiệp là sản phẩm được chủ đầu tư, nhà thầu quan tâm.

Tổng quan về Quạt ly tâm công nghiệp

Quạt ly tâm là quạt hút không khí theo trục dựa vào lực ly tâm để đưa không khí ra quanh vỏ quạt. Sau khi hút, gió được đẩy ra thẳng góc với trục của quạt dựa theo nguyên lý hoạt động là hút từ bên trong đẩy ra bên ngoài nhờ cấu tạo motor quay theo cánh quạt nhằm đẩy khí nóng ra bên ngoài.

Về cấu tạo

Quạt ly tâm chia làm 2 loại chính là quạt ly tâm trực tiếp và quạt ly tâm gián tiếp. Dưới đây là cấu tạo của hai dòng quạt này:

Dòng ly tâm được cấu tạo băng 4 bộ phận chính là: Vỏ quạt, cánh quạt, hệ truyền động, motor.

Cánh

Cánh quạt được cân bằng động nhờ hệ thống điều khiển kỹ thuật số giúp quạt chạy êm, không gây tình trạng rung lắc.

Vỏ ngoài

• Về thiết kế: Thiết kế vỏ ngoài quạt ly tâm có dạng hình xoắn ốc giống con sên hoặc con sò, bao quanh bánh và guồng.
• Về vật liệu: Chất liệu vỏ quạt được làm bằng kim loại chống gỉ là thép, inox,…được phủ một lớp sơn tĩnh điện bền màu, có khả năng chống oxy hóa.
• Nhiệm vụ: Vỏ quạt có tác dụng dẫn khí, làm giá đỡ, giúp bảo vệ quạt khỏi các tác nhân bên ngoài môi trường giúp nâng cao độ bền, tăng tuổi thọ. Vỏ quạt là phần liên kết giữa quạt và vị trí lắp đặt giúp hạn chế độ ồn, độ rung của động cơ khi vận hành.
• Công nghệ: Công nghệ gia công quạt ly tâm gồm: máy cắt Fiber Laser, hệ thống phun sơn tĩnh điện Thụy Sỹ, hệ thống máy CNC.
• Bố trí: Với dòng quạt ly tâm nhỏ, phần vỏ quạt và giá quạt có thể gắn trực tiếp với nhau. Tuy nhiên với những loại quạt có kích thước lớn, vỏ quạt cần phải được đặt trên 1 giá đỡ riêng biệt.

Motor quạt

• Tên gọi: Động cơ hay còn gọi là motor quạt.
• Nhiệm vụ: Động cơ quạt có tác dụng chuyển động động cơ quạt ly tâm công nghiệp.
• Vật liệu: Motor quạt được quấn bằng dây đồng nguyên chất dựa theo tiêu chuẩn và công nghệ hiện đại nhằm bảo vệ hệ thống hoạt động bền bỉ, sử dụng liên tục trong một thời gian dài cũng không bị quá tải.
• Thương hiệu: Động cơ được nhập khẩu từ các hãng có tiếng trên thị trường đáp ứng tiêu chuẩn chất lượng cao.

Hệ truyền động

• Nhiệm vụ: Trục và cơ cấu dẫn động là bộ phận truyền năng lượng từ động cơ đến vị trí cánh của quạt. Việc thực hiện quá trình sinh công quạt ly tâm, các bộ phận có tác dụng quyết định đến vận tốc của quạt và khả năng điều chỉnh được tốc độ quạt.

Quạt ly tâm có 2 loại cơ cấu dẫn động: Quạt có cơ cấu dẫn động trực tiếp và cơ cấu dẫn động gián tiếp.

• Cơ cấu dẫn động trực tiếp: Cánh quạt được liên kết với trục của động cơ, lúc này cánh quạt sẽ bằng với tốc độ quay của động cơ. Ưu điểm của kiểu truyền động này là thiết kế đơn giản, hiệu suất cao. Tuy nhiên tốc độ quạt là phần cố định, phần tốc độ quạt không thể thay đổi được.

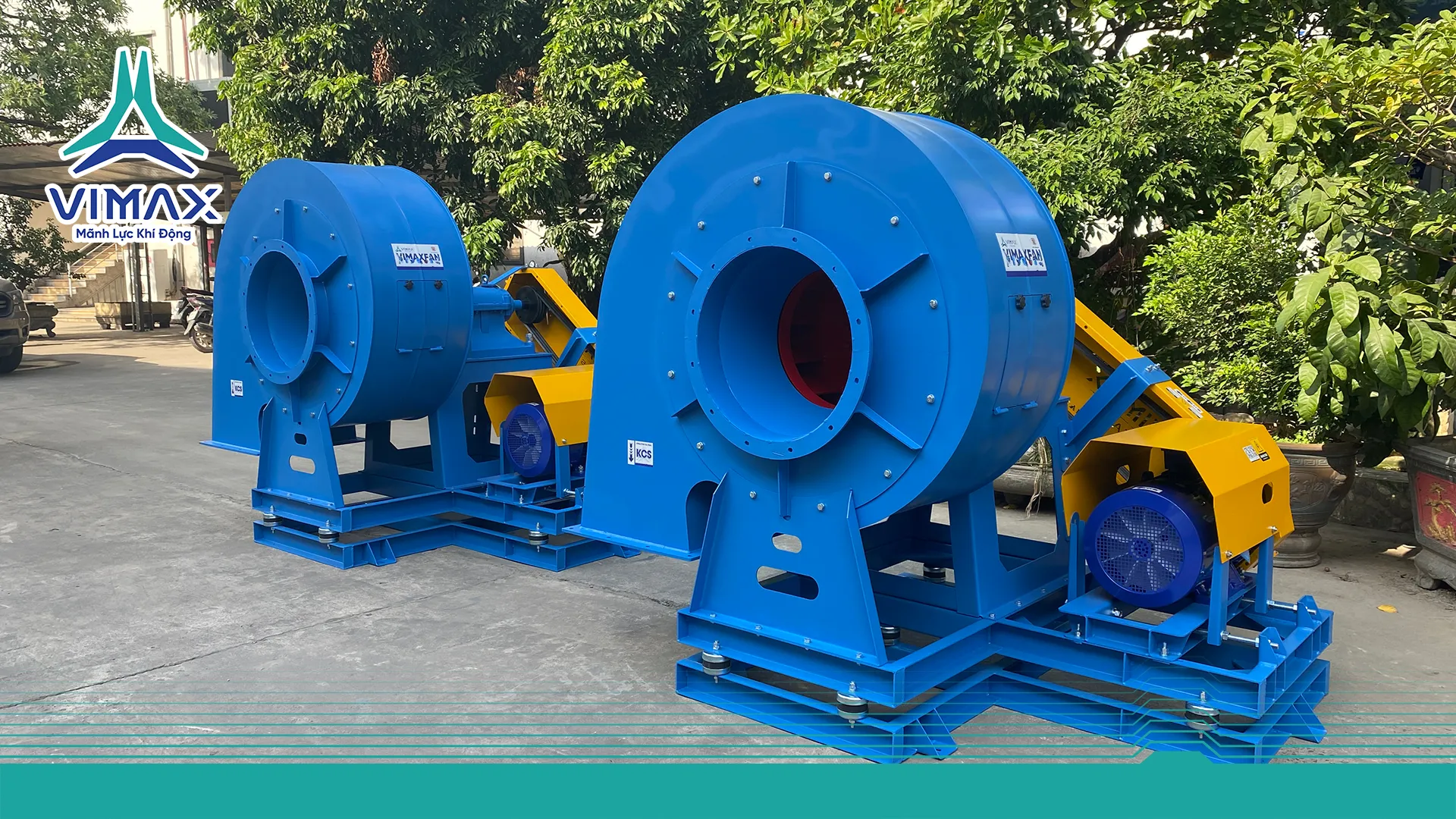

• Cơ cấu dẫn động gián tiếp: Với quạt ly tâm công nghiệp, cánh và động cơ được truyền động và nối với nhau bằng dây đai (curoa) và gối đỡ. Dây đai truyền cơ năng từ động cơ truyền đến quạt để làm quay bánh công tắc. Phần quạt có thể thay đổi được tỉ số truyền.

Tốc độ quay của động cơ phụ thuộc vào đường kính puly bánh xe quạt và puly động cơ.

Loại biến thiên: Truyền động biến thiên là loại hiện đại ngày nay, có thể điều khiển tốc độ độc lập sử dụng khớp thủy lực hoặc từ tính.

Ngoài ra còn nhiều chi tiết phụ chúng tôi cập nhật trên hình.

So sánh quạt ly tâm trực tiếp và gián tiếp

Về tổng thể, quạt ly gián tiếp có sự linh hoạt hơn trong việc thay đổi áp suất và lưu lượng bởi khả năng điều chỉnh được tốc độ quạt nhờ thay đổi tủy số truyền. Tuy nhiên quạt ly tâm gián tiếp có chi phí cao hơn so với các dòng quạt ly tâm trực tiếp. Bạn cần cân nhắc lợi ích nào tốt hơn thì có thể sử dụng.

Nguyên lý hoạt động

Nguyên lý chung

Quạt ly tâm công nghiệp sử dụng nguyên lý tắm bơm ly tâm, khi roto chuyển động tốc độ cao, áp suất lớn ở tâm quạt giảm xuống mức rất thấp, luồng khí từ ống dẫn đi vào tâm quạt, được lực ly tâm cung cấp động năng đi vào theo trục dọc và đẩy ra vỏ quạt, hướng gió ra sẽ là hướng thẳng góc với trục cánh quạt.

Luồng khí chứa bụi được đẩy vào bộ phận thu bụi. Quạt quay tạo ra áp lực, chuyển động khí vào bên trong máy, vỏ quạt hội tụ và chuyển hướng đến dòng không khí đi vào bên trong. Cánh quạt hoạt động luồng không khí vào từ đó đẩy không khí có bụi, khí nóng, khí thải, khí độc đi ra bên ngoài theo cùng phương. Tuy nhiên, mỗi dòng ly tâm công nghiệp sẽ có những tính năng và đặc điểm khác nhau.

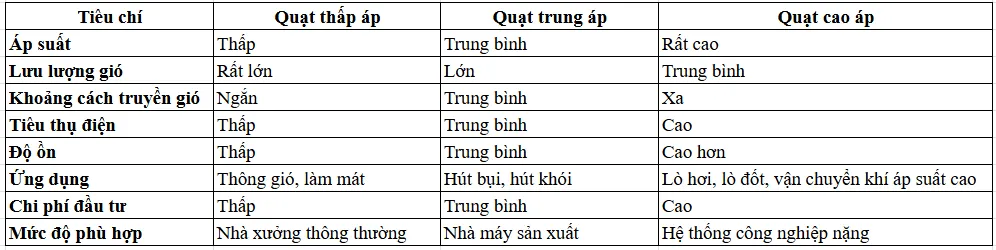

Phân loại quạt ly tâm công nghiệp theo tính năng

Quạt ly tâm công nghiệp thấp áp

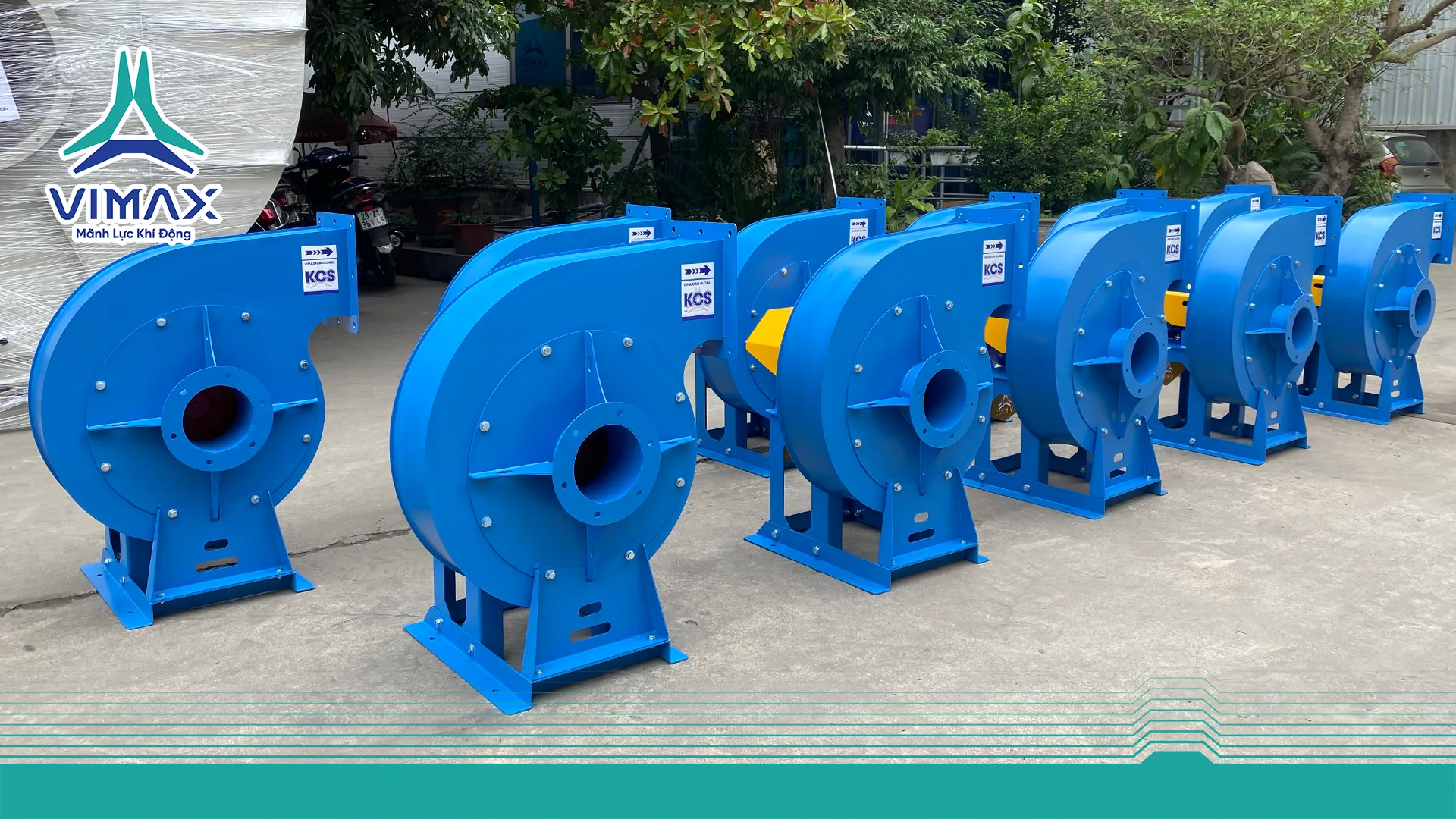

Quạt ly tâm thấp áp VMC-1D-No

Quạt ly tâm thấp áp là loại quạt có miệng hút đơn. Với những bộ phận khác nhau sẽ được định hình bằng khuôn, cánh được chế tạo bằng công nghệ ly tâm nhiều cánh. Quạt thấp áp có kích thước nhỏ, tiếng ồn thấp và hoạt động tương đối ổn định.

Quạt ly tâm công nghiệp trung áp

Quạt tăng áp hút khói

Quạt ly tâm công nghiệp trung áp là loại quạt sử dụng trong môi trường có nhiều khí thải, bụi bẩn hỗn hợp, mùn gỗ, chất xơ,… giúp loại bỏ được bụi bẩn và khói độc hại, cấu tạo của quạt gồm nhiều cánh cong về phía trước nhằm hạn chế được sự bám bụi, máy có độ bền cao, ít bị ăn mòn. Quạt có 3 kiểu chuyển động là chuyển động A, chuyển động C, chuyển động D đồng trục. Quạt được vận hành theo điều kiện nhiệt độ không khí dưới 800 độ C.

Quạt ly tâm cao áp

QUẠT LY TÂM TRUNG ÁP VMC-3l-No

Quạt ly tâm cao áp là loại quạt được sử dụng trong các ngành công nghiệp như công nghiệp thực phẩm, lò luyện kim, nồi hơi, ngành thủy tinh gồm gốm sứ,…môi trường vận hành của quạt đòi hỏi phải là không khí không tự phát cháy, nổ. Máy móc không gây hại cho con người và không dễ bị ăn mòn. Các hạt bụi có nồng độ không vượt quá 150mg/m3. Nhiệt độ không cao hơn 800 độ C nhằm đảm công năng hoạt động quạt ly tâm công nghiệp cao áp tốt nhất.

Ứng dụng quạt ly tâm công nghiệp

Quạt ly tâm hút bụi, hút khí thải

Quạt ly tâm công nghiệp có tác dụng hút bụi, hút hơi nóng, hút hóa chất tại các lò hơi, lò nấu thép. Bên cạnh đó quạt còn có thể hút các loại bụi nhỏ và bụi mịn trong không khí tại các nhà máy sản xuất có chất thải là bụi mịn được sử dụng tại các nhà máy, các xí nghiệp, trong các khu vực hầm lò, khu tầng hầm,…nhằm giảm thiểu sự độc hại đối với môi trường.

Điều hòa không khí

Với lực hút mạnh, quạt giúp điều hòa không khí đẩy không khí ra xa và tạo được sức ép lớn do vậy quạt có khả năng truyền gió mạnh. Bên cạnh đó, sản phẩm có tính nén tốt do vậy quạt có tác dụng lọc không khí một cách hiệu quả.

Trong các khu vực nhà xưởng, quạt hút giúp đẩy khí nóng, không khí oi từ bên trong xưởng ra bên ngoài môi trường và đưa không khí mát mẻ từ bên ngoài cấp vào trong khu vực xưởng sản xuất mang lại sự thông thoáng và cải thiện môi trường làm việc tốt nhất.

Quạt ly tâm công nghiệp phù hợp lắp đặt tại nhiều không gian từ nhà hàng, khu vực khách sạn cho đến các hoạt động công nghiệp tại các khu vực hầm, lò đốt, nồi hơi,…

Vimax – Chuyên gia quạt ly tâm công nghiệp hiệu suất cao

Vimax là đơn vị chuyên về quạt công nghiệp hiệu suất cao hàng đầu với các khâu: Thiết kế – Sản Xuất – Lắp đặt – Thi Công. Vimax tự hào là địa chỉ tin cậy của khách hàng trên toàn quốc. Liên hệ hotline: 0976578989 để được tư vấn!

• Về sản phẩm: Quạt hướng trục được thiết kế theo nhu cầu và yêu cầu của khách hàng, sản xuất trực tiếp tại xưởng của chúng tôi theo tiêu chuẩn nghiêm ngặt nhất. Bên cạnh đó, Vimax có đội ngũ kỹ thuật có kiến thức chuyên sâu về sản phẩm, do vậy mỗi sản phẩm làm ra luôn được kiểm tra chi tiết nhất về chất lượng.
• Về giá cả: Vì Vimax là đơn vị sản xuất trực tiếp nên các nguyên liệu đầu vào được chúng tôi nhập khẩu chính hãng với số lượng lớn, nhân công sản xuất và phân phối trực tiếp đến khách hàng chính vì vậy khi tới tay khách hàng, quý khách hàng nhận được sản phẩm tốt nhất với giá cả tốt nhất bởi không qua bất kỳ một trung gian nào.
• Hỗ trợ nhiệt tình: Tôn chỉ của Vimax là sự hài lòng của khách hàng chính là sự vững mạnh của chúng tôi do vậy trong mỗi sản phẩm được đưa ra thị trường khách hàng đều nhận được sự hỗ trợ tốt nhất. Các chính sách vận chuyển, bảo hành, hậu mãi của chúng tôi luôn được người tiêu dúng đánh giá cao.
