Trong các tòa nhà cao tầng, tại các khu chung cư, bệnh viện, trường học, các trung tâm thương mại hoặc khách sạn,…đều lắp quạt tăng áp cầu thang. Đây là thiết bị khắc phục những hiểm nguy khi xảy ra tình trạng hỏa hoạn. Vậy làm thế nào để lựa chọn được mẫu quạt phù hợp nhất bài viết dưới đây Vimax chia sẻ bạn thông tin cần nắm rõ được cách tính toán quạt tăng áp cầu thang chi tiết và chuẩn nhất.

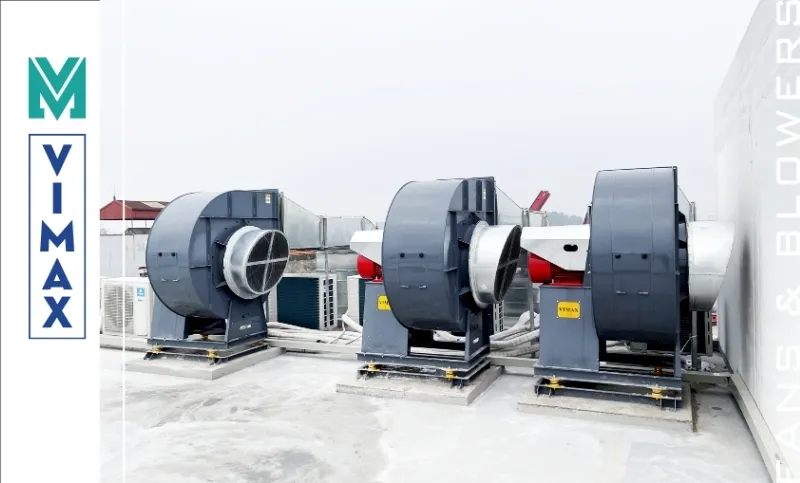

Tính toán quạt tăng áp cầu thang
1. Quạt tăng áp cầu thang là gì?
Quạt tăng áp cầu thang là một thiết bị quan trọng trong hệ thống phòng cháy chữa cháy của các tòa nhà cao tầng, đặc biệt là các tòa nhà chung cư, văn phòng, bệnh viện, nhà xưởng,… Thiết bị này có vai trò vô cùng quan trọng trong việc đảm bảo an toàn cho con người khi xảy ra sự cố cháy nổ.
Nguyên lý hoạt động
Quạt tăng áp cầu thang hoạt động dựa trên nguyên tắc tạo ra một áp suất dương trong cầu thang, giúp ngăn chặn khói và lửa lan tỏa từ khu vực cháy sang các khu vực khác, đặc biệt là các lối thoát hiểm. Khi có báo động cháy, quạt sẽ tự động hoạt động, hút không khí sạch từ bên ngoài vào cầu thang và đẩy khói, khí độc ra ngoài. Nhờ đó, cầu thang luôn được cung cấp không khí sạch, đảm bảo cho người dân có thể di chuyển an toàn đến nơi trú ẩn.
@vimaxfan Quạt tăng áp hút khói PCCC VMC-FF đóng vai trò “hạt nhân” giúp cung cấp khí tươi cho hành lang thoát hiểm và ngăn chặn hỏa hoạn lây lan #vimax #quatcongnghiep #quathutkhoisucopccc #pccc #tiktokviral
2. Hướng dẫn tính toán quạt tăng áp cầu thang
Việc xác định quạt tăng áp cầu thang thế nào cho phù hợp thì cần phải nắm được những yêu cầu cơ bản sau:
- Vận tốc gió qua cửa khi mở cửa: v = 1m/s
- Số cửa mở đồng thời: m = 03 cửa
- Tổng số cửa: n = 14 cửa (tầng hầm 2 đến tầng 12)
- Diện tích cửa: s = cao x rộng = 2 x 0.8 = 1.6m2
- Lưu lượng gió khi đi qua cửa mở đồng thời: Q1 = c x s x v = 3 x 1.6 x 1 = 4.8m3/s = 4800L/s
- Số cửa đóng: d = n – m = 14 – 3 = 11 cửa
Tổng lưu lượng gió xì qua khe cửa của các cửa đóng:
- Lưu lượng gió xì qua khe cửa đóng: Qf = 0.83 x AE x (ΔP)½
- AE: diện tích khe hở AE = 0.01 m2
- Qf = 0.83 x 0.01 x (50)1/2 = 0.059m3/s = 59 L/s
- Tổng lưu lượng gió xì của các cửa đóng: Q2 = d x Qx = 11 x 59 = 649 L/s
Tổng lưu lượng gió thiết kế:
- Q = Q1 + Q2 + k
- K: hệ số an toàn, k = 25% x (Q1 + Q2) = 25% x (4800 + 649) = 1362 L/s
- Q = 4800 + 649 + 1362 = 6811 L/s
Kết luận: Theo công thức tính kia chọn quạt có điện áp 380V/50Hz, lưu lượng gió 6811 L/s
Xem thêm: Nguyên lý hoạt động của quạt tăng áp cầu thang
3. Tại sao nên tính toán quạt tăng áp cầu thang?
Trên thực tế không có sự lựa chọn quạt nào không tính toán lại đúng 100% khi áp dụng vào trong thực tế do vậy việc tính toán sẽ giúp lựa chọn các sản phẩm phù hợp và tối ưu với môi trường lắp đặt.
Cách tính toán quạt tăng áp cầu thang giúp xác định được thông số quan trọng của quạt công nghiệp về lưu lượng, cột áp và giúp mua được quạt tăng áp phù hợp với các chỉ số lưu lượng, cột áp chuẩn nhất. Việc tính toán chính xác cũng tránh gây lãng phí khi mua nhiều quạt tăng áp trong khi thực tế chỉ cần 1 – 2 sản phẩm thì bị mua thừa.
Kết luận
Hi vọng rằng với những thông tin trên sẽ giúp bạn hiểu và nắm được cách tính quạt tăng áp cầu thang phù hợp đối với công trình của mình từ đó giúp tiết kiệm chi phí cũng như đảm bảo hiệu quả sử dụng, độ an toàn. Nếu có bất cứ thắc mắc gì về quạt, thiết kế, lắp đặt liên hệ Vimax qua hotline: 0976578989 để được hỗ trợ nhé.
