Việc lắp đặt quạt tăng áp cầu thang PCCC hiện nay không chỉ là yêu cầu bắt buộc trong xây dựng mà còn là yếu tố đảm bảo an toàn cho mọi công trình. Để hệ thống này hoạt động hiệu quả, việc lựa chọn một sản phẩm chất lượng cao là vô cùng quan trọng. Và quạt tăng áp cầu thang máy Vimax đang nổi lên như một giải pháp tối ưu nhờ những ưu điểm vượt trội. Vậy, điều gì khiến quạt Vimax được tin dùng đến vậy? Cùng khám phá cấu tạo và những đặc tính nổi bật của sản phẩm này

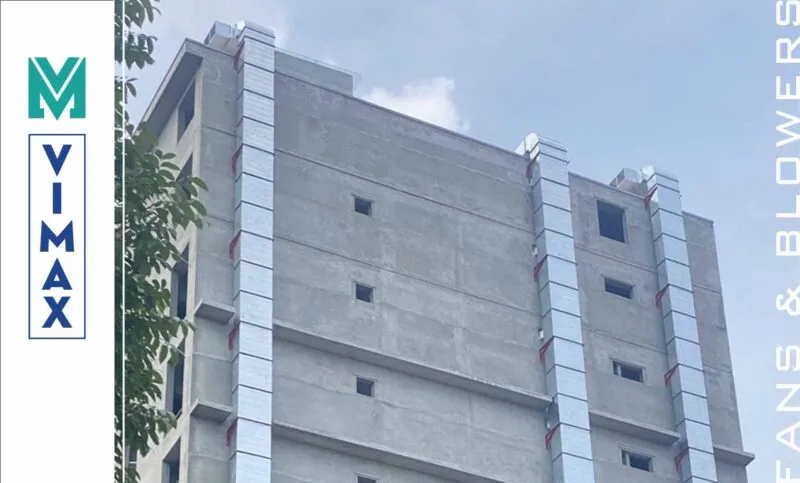

Quạt tăng áp cầu thang PCCC
1. Quạt tăng áp cầu thang PCCC là gì?
Quạt tăng áp buồng thang là thiết bị công nghiệp chuyên dụng, có nhiệm vụ chính là bảo vệ an toàn cho con người trong trường hợp xảy ra hỏa hoạn. Khi có cháy, quạt sẽ nhanh chóng hút khói độc, khí nóng ra khỏi khu vực cầu thang và cung cấp không khí sạch vào, tạo ra một “hành lang an toàn”. Nhờ đó, người dân có thêm thời gian để sơ tán và lực lượng cứu hộ dễ dàng tiếp cận hiện trường. Vì lý do này, quạt tăng áp thường được lắp đặt tại các tòa nhà cao tầng, trung tâm thương mại và các công trình công cộng khác, và được kích hoạt tự động khi phát hiện khói hoặc nhiệt độ tăng cao.
2. Mục đích của việc lắp đặt quạt tăng áp buồng thang máy PCCC
Hệ thống tăng áp cầu thang trong các tòa nhà chung cư là một mạng lưới thiết bị bao gồm quạt công nghiệp, ống dẫn gió, van, cảm biến và tủ điều khiển. Hệ thống này hoạt động như một “lá phổi” cho tòa nhà, cung cấp không khí sạch và tạo áp suất dương trong cầu thang. Nhờ đó, khói độc sẽ bị đẩy lùi, đảm bảo lối thoát hiểm luôn thông thoáng, giúp người dân có thể sơ tán an toàn khi xảy ra hỏa hoạn.
- Đảm bảo an toàn tính mạng con người: Hệ thống quạt tăng áp đóng vai trò vô cùng quan trọng trong việc bảo vệ tính mạng con người. Khi có hỏa hoạn, hệ thống sẽ nhanh chóng tạo ra một hành lang an toàn, giúp người dân thoát khỏi đám cháy một cách nhanh chóng và hiệu quả.
- Bảo vệ tài sản: Hệ thống tăng áp không chỉ bảo vệ tính mạng mà còn giúp hạn chế tối đa thiệt hại về tài sản bằng cách ngăn chặn khói và nhiệt lan rộng, tạo điều kiện thuận lợi cho công tác chữa cháy.
- Chống cháy lan: Việc cung cấp một lượng lớn không khí sạch vào cầu thang sẽ tạo ra một bức tường lửa vô hình, ngăn chặn hiệu quả sự lan rộng của lửa và khói.
Xem thêm: Các loại cầu thang thoát hiểm PCCC phổ biến
3. Nguyên lý hoạt động
Ngay khi phát hiện dấu hiệu cháy, hệ thống cảm biến sẽ nhanh chóng gửi tín hiệu báo động đến trung tâm điều khiển. Tức thì, trung tâm điều khiển kích hoạt hệ thống quạt tăng áp. Quạt sẽ hoạt động với hai chức năng chính:
- Hút khói, khí độc: Quạt sẽ hút mạnh khói, bụi và các chất độc hại từ khu vực xảy ra cháy ra bên ngoài, hạn chế sự lan rộng của đám cháy.
- Cung cấp không khí sạch: Đồng thời, quạt sẽ thổi một lượng lớn không khí tươi vào khu vực cầu thang thoát hiểm. Lượng khí này sẽ tạo ra một áp suất lớn, đẩy lùi khói và lửa, hình thành một “bức tường vô hình” bảo vệ cầu thang.
Bên cạnh đó, các cửa thoát hiểm cũng được thiết kế đặc biệt để đảm bảo an toàn:
- Chịu nhiệt, chống cháy: Các cửa được làm từ vật liệu chịu nhiệt, có khả năng chống cháy trong thời gian dài, ngăn lửa và khói lan ra các khu vực khác.
- Bản lề thủy lực: Cửa được trang bị bản lề thủy lực giúp đóng cửa tự động khi có báo động cháy, đồng thời vẫn có thể mở dễ dàng để mọi người thoát hiểm.
Với hệ thống bảo vệ nghiêm ngặt này, người dân sẽ có đủ thời gian để sơ tán an toàn khi xảy ra hỏa hoạn.
4. Đặc điểm cấu tạo quạt tăng áp buồng thang PCCC
Hệ thống tăng áp cầu thang là một mạng lưới các thiết bị thông minh, làm việc phối hợp nhịp nhàng để đảm bảo an toàn cho mọi người trong trường hợp xảy ra hỏa hoạn. Hệ thống này bao gồm:
- Quạt công nghiệp: Là “trái tim” của hệ thống, cung cấp nguồn gió mạnh mẽ để tạo ra áp suất cần thiết.
- Ống dẫn gió: Hệ thống ống dẫn giúp phân phối không khí đến các khu vực cần thiết.
- Cảm biến: Như những “đôi mắt” nhạy bén, cảm biến khói sẽ phát hiện ngay khi có dấu hiệu cháy và gửi tín hiệu báo động.
- Van đóng mở: Giúp điều chỉnh lượng khí đi qua các ống dẫn, đảm bảo hệ thống hoạt động ổn định.
- Tủ cấp nguồn và bộ điều khiển: Cung cấp năng lượng và điều khiển toàn bộ hoạt động của hệ thống.

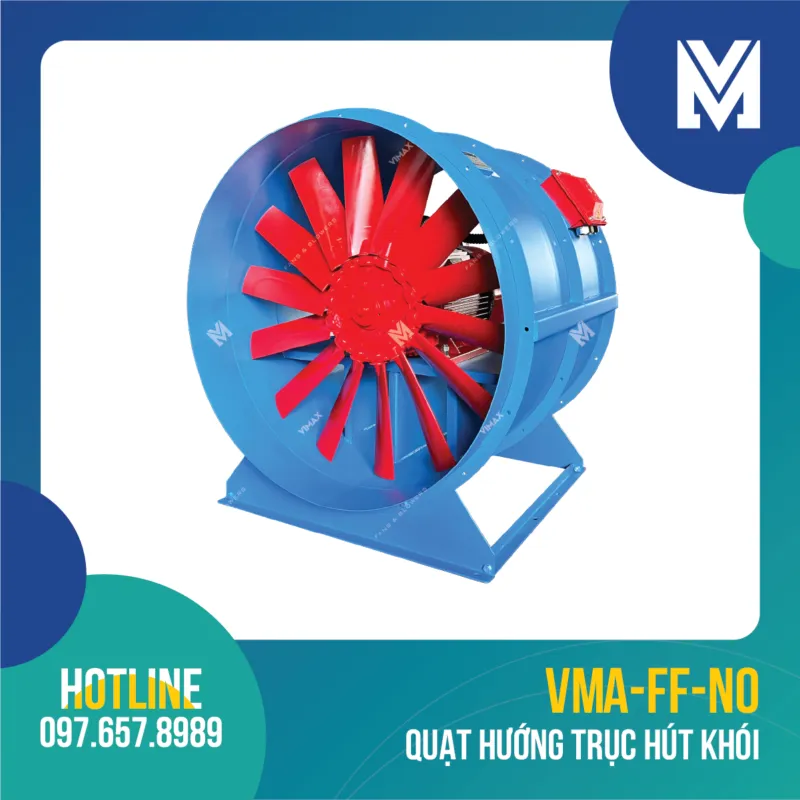

Quạt hướng trục hút khói động cơ chịu nhiệt VMA-FF-No
Khi có khói xuất hiện, cảm biến sẽ lập tức phát hiện và gửi tín hiệu đến bộ điều khiển. Nhận được tín hiệu, bộ điều khiển sẽ kích hoạt quạt tăng áp hoạt động hết công suất, tạo ra một dòng khí mạnh mẽ, đẩy lùi khói độc và cung cấp không khí sạch cho cầu thang, đảm bảo lối thoát hiểm luôn thông thoáng.
Quạt tăng áp cầu thang là thiết bị chuyên dụng, được thiết kế để cung cấp không khí sạch và tạo áp suất dương trong cầu thang, đảm bảo an toàn cho người sử dụng trong trường hợp xảy ra hỏa hoạn. Có hai loại quạt tăng áp phổ biến là quạt ly tâm và quạt hướng trục, mỗi loại có những ưu điểm riêng. Tuy nhiên, cả hai loại đều có cấu tạo chung bao gồm: vỏ quạt, cánh quạt, miệng hút và thổi, động cơ, hệ thống dây curoa, khung chân đế.
Ngoài các bộ phận chung trên thì về cơ bản quạt hướng trục và quạt ly tâm sẽ có sự khác nhau về cấu tạo, nguyên lý hoạt động.
5. Công thức tính tăng áp cầu thang
Muốn xác định được loại quạt tăng áp có thích hợp với hệ thống tăng áp cầu thang sử dụng không, cần thực hiện các bước tính toán dưới đây.
5.1 Điều kiện chuẩn
- Vận tốc gió qua cửa khi cửa được mở: v = 1 (m/s).
- Số cửa được mở đồng thời lúc đó là m = 3 cửa.
- Tổng số cửa: n = 14 cửa (tính từ tầng hầm 2 đến tầng 12).
- Yêu cầu diện tích cửa: s = Chiều rộng x Chiều cao = 2*0.8 = 1.6 (m2).
5.2 Cách tính
1. Tổng lưu lượng gió đi qua lúc 03 cửa mở đồng thời là:
Q1 = c x s x v = 3 x 1.6 x 1 = 4.8 (m3/s) = 4800 (L/s).
2. Tổng số cửa cần đống là d = n – m = 14 – 3 = 11 cửa.
3. Tổng lưu lượng giá xì qua khe cửa của các cửa đóng: Qf = 0.83 x AE x (ΔP)½.
Trong đó:
- AE: diện tích khe hở AE = 0.01 (m2).
- Qf = 0.83 x 0.1 x (50)1/2 = 0.059m3/s = 59 (L/s).
Tổng lưu lượng gió xì của các cửa đóng là: Q2 = d x Qx = 11 x 59 = 649 (L/s).
Tổng lưu lượng gió thiết kế: Q = Q1 + Q2 + k.
Trong đó :
- K: hệ số an toàn, k = 25% x (Q1 + Q2) = 25% x (4800 + 649) = 1362 (L/s)
- Q = 4800 + 649 + 1362 = 6811 (L/s)
Như vậy, công trình cần 2 quạt hướng trục điện áp 380V/50Hz và lưu lượng gió 6811 L/s.

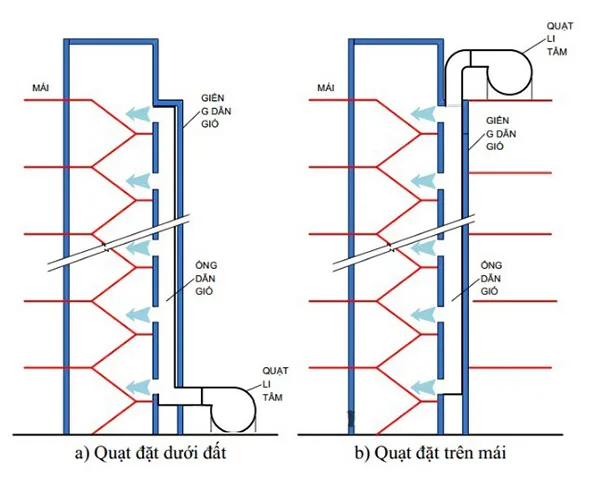

6. Tiêu chuẩn quạt tăng áp cầu thang
Để đảm bảo an toàn phòng cháy chữa cháy, các công trình cao tầng như tòa nhà, trung tâm thương mại, khách sạn… đều phải tuân thủ quy định về hệ thống tăng áp cầu thang bộ theo Tiêu chuẩn Việt Nam TCVN 6160:1996. Tiêu chuẩn này đưa ra những yêu cầu kỹ thuật cụ thể để hệ thống hoạt động hiệu quả, ngăn chặn khói lửa lan tỏa và tạo điều kiện thuận lợi cho việc thoát hiểm.
Điều 11.4: Để đẩy khói từ hành lang, phòng đêm của mỗi tầng cần thiết kế hầm đẩy cưỡng bức, có van ở mỗi tầng. Cần tính toán lưu lượng của quạt, van điều khiển, mặt cắt hầm đẩy được xác định cụ thể. Quạt và van đóng mở tự động bằng các đầu báo, có nút điều khiển ở mỗi tầng.
Điều 11.5: Khi có một cửa mở cần đảm bảo áp suất dư của không khí là 2kg/m2 đảm bảo khói từ hành lang thang máy, buồng thang không lan vào các tầng khác.
Điều 11.6: Cửa vào buồng thang phải thiết kế phòng đệm với cửa tự động đóng, có đệm kín, hệ thống điều áp với áp suất dư của không khí ở phòng đêm luôn lớn hơn hoặc bằng 2kg/m2 để khói không lây lan vào buồng thang, thang máy và ngược lại.
7. Vimax – Đơn vị cung cấp quạt tăng áp cầu thang uy tín, chất lượng
Thị trường quạt tăng áp cầu thang máy hiện nay vô cùng đa dạng, khiến khách hàng khó khăn trong việc lựa chọn. Để tìm được một đối tác uy tín, cung cấp sản phẩm chất lượng với giá cả hợp lý, bạn cần tìm hiểu kỹ lưỡng.
Vimax tự hào là đơn vị đi đầu trong lĩnh vực thiết kế và cung cấp hệ thống quạt tăng áp cầu thang cho các công trình cao tầng. Với nhà máy hiện đại, đội ngũ kỹ sư giàu kinh nghiệm, chúng tôi cam kết mang đến những giải pháp tối ưu, đáp ứng mọi yêu cầu của khách hàng. Sản phẩm của Vimax không chỉ đảm bảo chất lượng cao mà còn có tuổi thọ bền bỉ, góp phần nâng cao hiệu quả sử dụng và tiết kiệm chi phí vận hành. Liên hệ tới Hotline: 0976578989 để được tư vấn ngay!
