Phương pháp xây dựng đặc tính hoạt động của quạt ly tâm

Trong giai đoạn hiện nay, với sự phát triển vượt bậc của khoa học – kỹ thuật, các ngành công nghiệp đang phát triển một cách nhanh chóng và đa dạng với sự ra đời của nhiều hệ thống máy móc, dây chuyền sản xuất phong phú ứng dụng trên nhiều lĩnh vực khác nhau.

he thong hut bui son

Phương pháp để xây dựng đặc tính hoạt động của quạt ly tâm

  • Đi cùng với sự phát triển này, vấn đề ô nhiễm môi trường, lọc sạch bụi bẩn, không khí ô nhiễm tại nơi làm việc là một vấn đề cần được quan tâm.
  • Một trong những cách giải quyết vấn đề này là sử dụng quạt , để vận chuyển dòng khí bẩn từ nơi làm việc sang một khu vực khác để xử lý. Với nhu cầu trên, việc nghiên cứu đặc tính hoạt động của quạt ly tâm là vô cùng cần thiết.
  • Có nhiều phương pháp khác nhau để xây dựng đặc tính hoạt động của quạt ly tâm như: tính toán lý thuyết, thực nghiệm, mô phỏng số… Trước tiên Công ty TNHH Kỹ thuật Công nghiệp Đồng Tâm sẽ đề cập đến phương pháp tính toán lý thuyết.
  • Trong việc nghiên cứu quạt ly tâm, người ta có thể xem dòng khí trong quạt phát triển theo hướng một chiều khi dòng lưu chất chuyển động bên trong phần vỏ bao quạt từ phần miền hút quạt tới phần miền thoát quạt nhờ vào chuyển động quay tròn của bánh công tác của quạt.

Tính toán lý thuyết quạt ly tâm công nghiệp để xây dựng đặc tính hoạt động của quạt ly tâm

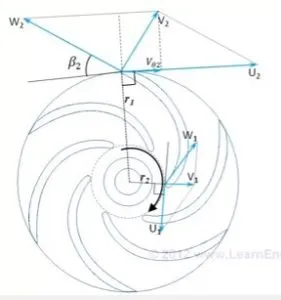

Các tam giác vận tốc của dòng lưu chất trên bánh công tác của quạt ly tâm được thể hiện ở hình dưới đây.

dac tinh quat ly tam

Với:
– ω : vận tốc quay của quạt.
– V1 : vận tốc tuyệt đối ở đầu vào.
– U1 : vận tốc pháp tuyến của lá cánh quạt ở đầu vào với u1 = ωr1
– W1 : vận tốc dọc theo lá cánh quạt (vận tốc kéo theo)
– Vθ1, Vθ2 : vận tốc xoay vòng của dòng

Công thức tính toán lý thuyết:

Moment xoay: T= m(R2Vθ2 – R1Vθ1)

Công suất: P = m(R2Vθ2 – R1Vθ1) x ω

Năng lượng ( Cột áp): h= U2Vθ2/g

Để xây dựng đặc tính quạt ly tâm còn được thể hiện ở các hệ số vô thứ nguyên về lưu lượng: Q/nD3, về tổng năng lượng gH/n2D2 và công suất (P/(γ/g))/n3D5.
