Ống gió vuông là một phần không thể thiếu trong hệ thống thông gió của nhà xưởng, có vai trò quan trọng trong việc phân phối không khí điều hòa, hút bụi, khói, tạo môi trường làm việc sạch sẽ và thoáng mát. Để lựa chọn được loại ống gió phù hợp, cần hiểu rõ về các loại ống gió vuông hiện nay. Cùng Vimax tìm hiểu về cách phân loại ống gió vuông trong hệ thống nhà xưởng thông qua bài viết này nhé!
Phân loại ống gió vuông trong hệ thống nhà xưởng
1. Phân loại ống gió vuông
1.1 Phân loại theo vị trí lắp đặt
Phụ kiện ống gió có 2 loại là ống gió treo và ống gió ngầm.
- Ống gió treo: Được lắp đặt trên trần hoặc tường, dễ dàng bảo trì và sửa chữa.
- Ống gió ngầm: Được lắp đặt âm trần hoặc âm sàn, giúp tiết kiệm không gian và tạo tính thẩm mỹ cao.
1.2 Phân loại theo tiết diện ống
- Ống chữ nhật: Có tiết diện hình chữ nhật, thường được sử dụng trong các hệ thống thông gió có yêu cầu về kích thước và hình dạng đặc biệt.
- Ống vuông: Có tiết diện hình vuông, phổ biến nhất và được sử dụng rộng rãi trong các hệ thống thông gió.
- Ống tròn: Ít được sử dụng trong hệ thống ống gió vuông, chủ yếu dùng cho các hệ thống thông gió có yêu cầu về lưu lượng không khí lớn.
- Ống ovan: Có tiết diện hình bầu dục, thường được sử dụng trong các hệ thống thông gió có yêu cầu về giảm tiếng ồn.
1.3 Phân loại theo nguyên liệu
- Ống tôn tráng kẽm: Là loại ống phổ biến nhất, có giá thành rẻ, dễ gia công và chống ăn mòn tốt.
- Ống inox: Có độ bền cao, chịu nhiệt tốt, chống ăn mòn tuyệt đối, thường được sử dụng trong môi trường khắc nghiệt.
- Ống nhôm: Có trọng lượng nhẹ, dễ lắp đặt, thường được sử dụng cho các hệ thống thông gió có yêu cầu về thẩm mỹ cao.
1.4 Phân loại theo cấu tạo
- Ống gió đơn lớp: Chỉ gồm một lớp tôn, thường được sử dụng cho các hệ thống thông gió có yêu cầu về áp suất thấp.
- Ống gió đôi lớp: Gồm hai lớp tôn, giữa hai lớp có lớp cách nhiệt, giúp giảm thiểu sự ngưng tụ hơi nước và tiết kiệm năng lượng.
- Ống gió xoắn ốc: Được tạo thành từ các tấm tôn xoắn lại với nhau, có độ cứng cao và khả năng chịu áp lực tốt.
Xem thêm: Phân loại Ống Gió và Van Gió hiện nay
2. Các loại nguyên vật liệu ống gió vuông
| Vật liệu bằng nhôm | Vật liệu bằng Inox (thép không gỉ) | Ống tôn mạ kẽm | |
| Ưu điểm |
|
|
|
| Nhược điểm |
|
| |
| Hiện trạng |
|
|
3. Các loại phụ kiện ống gió
3.1 Cút vuông tròn

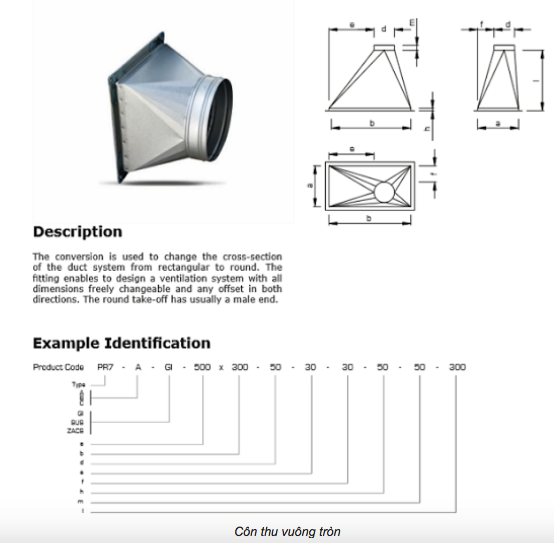

Côn thu vuông tròn
Cút vuông tròn là một loại phụ kiện ống gió đặc biệt, kết hợp giữa hình dáng của cút vuông và cút tròn. Cụ thể, cút này có một đầu có hình dạng vuông góc (giống cút vuông) để nối với ống gió vuông, và đầu còn lại có hình dạng tròn (giống cút tròn) để nối với ống gió tròn.

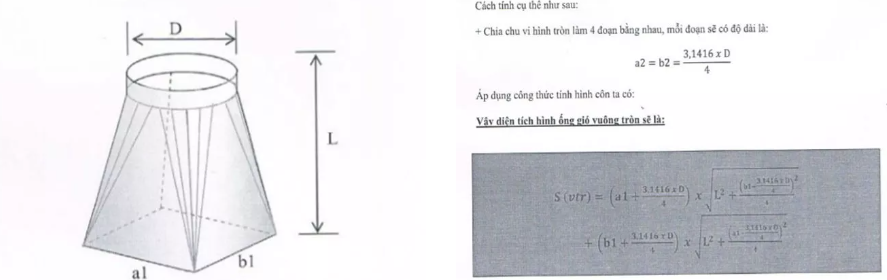

Công thức tính cút vuông tròn
Đặc điểm chung của sản phẩm là một đầu hình vuông và đầu còn lại có hình tròn. Để tính được diện tích côn chuyển vuông tròn; ta coi nó là một côn vuông với kích thước 1 miệng là (a1 x b1); miệng còn lại là hình vuông với mỗi cạnh có độ dài bằng ¼ chu vi hình tròn (nói cách khách là chia chu vi đường tròn làm 4 đoạn bằng nhau và coi nó là hình vuông).
Công thức tính cút vuông tròn
3.2 Cút vuông 45 độ

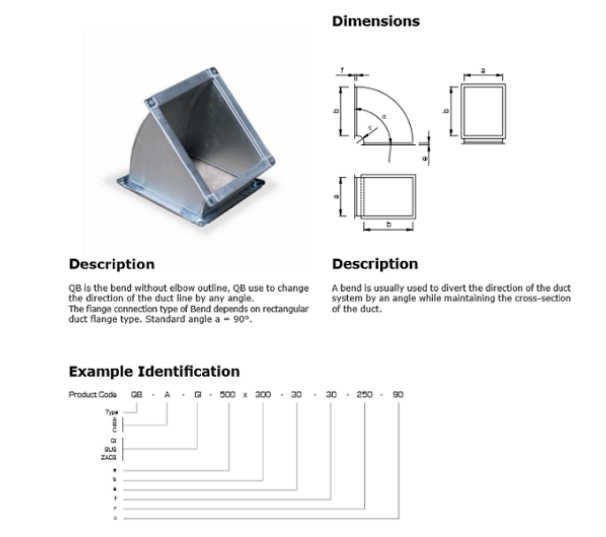

Cút vuông 45 độ
Cút vuông 45 độ là một loại phụ kiện ống gió được sử dụng phổ biến trong hệ thống thông gió. Nó có hình dạng đặc biệt, với một góc nghiêng 45 độ so với trục chính của ống gió. Nhờ góc nghiêng này, cút vuông 45 độ giúp thay đổi hướng dòng chảy của không khí trong hệ thống một cách linh hoạt và hiệu quả.
3.3 Ống gió lượn chữ Z
Ống gió lượn chữ Z
Ống gió lượn chữ Z là một loại phụ kiện ống gió đặc biệt, được thiết kế để thay đổi hướng dòng chảy của không khí trong hệ thống thông gió. Ống gió này có hình dạng giống chữ Z, với hai đoạn ống vuông góc với nhau, tạo thành một góc 90 độ ở mỗi đầu.

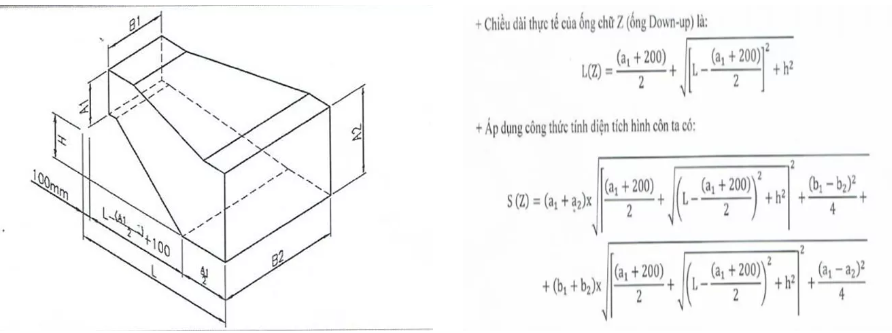

Công thức tính phụ kiện ống gió lượn chữ Z
Công thức tính phụ kiện ống gió lượn chữ Z
3.4 Ống gió rẽ nhánh 2 bên
ống gió rẽ nhánh 2 bên
3.5 Cút cong ống gió EI
Ống gió chạc 3
