Trong các hệ thống cấp khí tươi, thông gió cưỡng bức và cân bằng áp suất cho nhà xưởng công nghiệp, quạt cấp khí ly tâm đặt sàn là một trong những cấu hình được sử dụng phổ biến và ổn định nhất. So với quạt treo hoặc quạt gắn mái, quạt ly tâm đặt sàn cho phép kiểm soát tốt hơn rung động, thuận tiện cho bảo trì và phù hợp với các hệ thống ống gió có lưu lượng lớn, áp suất cao.
Tuy nhiên, cũng chính vì được “đặt dưới sàn” mà không ít công trình chủ quan trong khâu thi công, xem nhẹ tiêu chuẩn lắp đặt. Hệ quả là quạt nhanh rung, nóng motor, nứt bệ bê tông, ống gió biến dạng và hiệu suất cấp khí suy giảm chỉ sau một thời gian ngắn vận hành. Bài viết dưới đây trình bày quy trình lắp đặt quạt cấp khí ly tâm đặt sàn theo chuẩn kỹ thuật, đồng thời phân tích bản chất của từng bước – điều mà nhiều hướng dẫn lắp đặt thông thường thường bỏ qua.
1. Khảo sát, đo đạc và xác định vị trí đặt quạt ly tâm đặt sàn
1.1. Vì sao khảo sát là bước không thể rút gọn?
Lắp đặt quạt ly tâm đặt sàn bắt buộc phải bắt đầu từ khảo sát hiện trường. Đây là bước quyết định đến toàn bộ độ ổn định của hệ thống sau này.
Các yếu tố cần được đánh giá kỹ lưỡng gồm:
– Không gian lắp đặt thực tế và khả năng thao tác bảo trì
– Cao độ sàn so với tuyến ống cấp khí
– Hướng tuyến ống gió và khả năng đấu nối thẳng trục
– Vị trí cấp điện và khoảng cách an toàn motor
– Tải trọng sàn tại vị trí đặt quạt
Chỉ cần bỏ sót một trong các yếu tố trên, hệ thống sẽ luôn tồn tại “lực cưỡng bức” gây rung, dù quạt có chất lượng tốt đến đâu.
1.2. Định vị tim quạt và tim đường ống
Tim quạt phải được xác định đồng trục với hệ thống ống gió ngay từ đầu. Việc “lệch tim rồi bù bằng bạt mềm” là tư duy sai lầm, bởi bạt mềm chỉ có chức năng chống rung, không phải chi tiết chịu lực lệch lâu dài.
2. Đổ bệ bê tông – nền móng chịu tải của quạt ly tâm đặt sàn
2.1. Vai trò của bệ bê tông
Bệ bê tông không đơn thuần là mặt kê quạt, mà là bộ phận:
– Chịu toàn bộ tải trọng tĩnh của quạt
– Hấp thụ và truyền lực rung xuống nền
– Giữ ổn định hình học cho hệ lò xo giảm chấn
Một bệ bê tông kém chất lượng sẽ khiến toàn bộ hệ thống giảm chấn mất tác dụng.
2.2. Yêu cầu kỹ thuật khi đổ bệ
– Bệ phải đạt mác bê tông tiêu chuẩn, không rỗ khí
– Bề mặt phẳng, không nghiêng, không võng
– Kích thước đúng bản vẽ kỹ thuật
– Cao độ phù hợp với tuyến ống gió
Sai lệch cao độ bệ là nguyên nhân phổ biến khiến quạt luôn bị “kéo lệch” khi đấu nối ống.

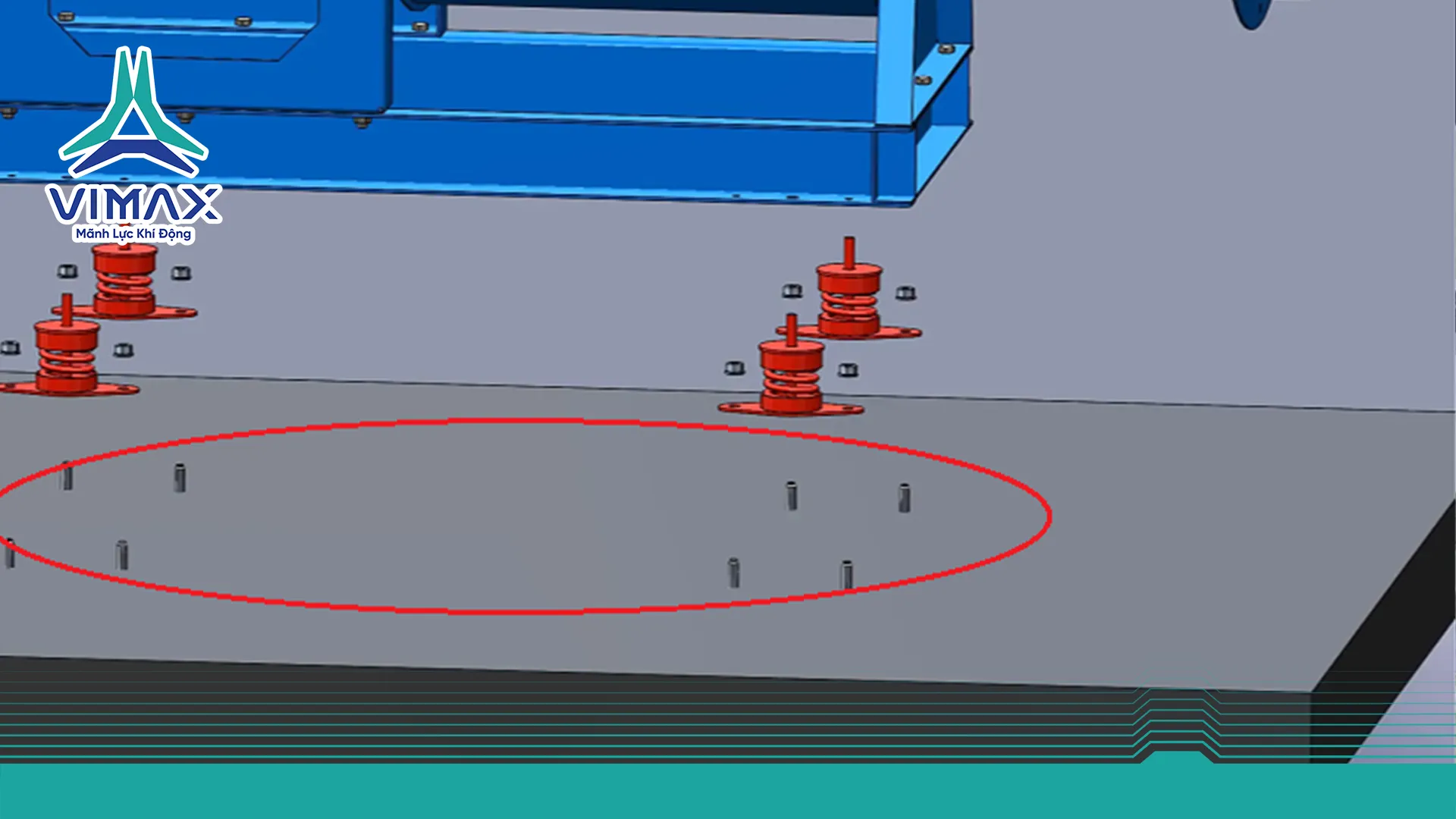

3. Khoan lỗ, gắn vít nở – bước định vị hình học ban đầu
3.1. Yêu cầu về độ chính xác
Khoan lỗ gắn vít nở là công đoạn yêu cầu độ chính xác cao:
– Đúng vị trí tim đã đánh dấu
– Đúng đường kính và chiều sâu lỗ khoan
– Vít nở phải phù hợp tải trọng quạt
Sai số vài milimet tại bước này sẽ kéo theo sai số lớn khi đặt lò xo và quạt.
3.2. Kiểm tra trước khi lắp giảm chấn
Sau khi gắn vít nở, cần kiểm tra lại:
– Khoảng cách giữa các điểm neo
– Độ thẳng hàng
– Khả năng chịu lực của từng vít

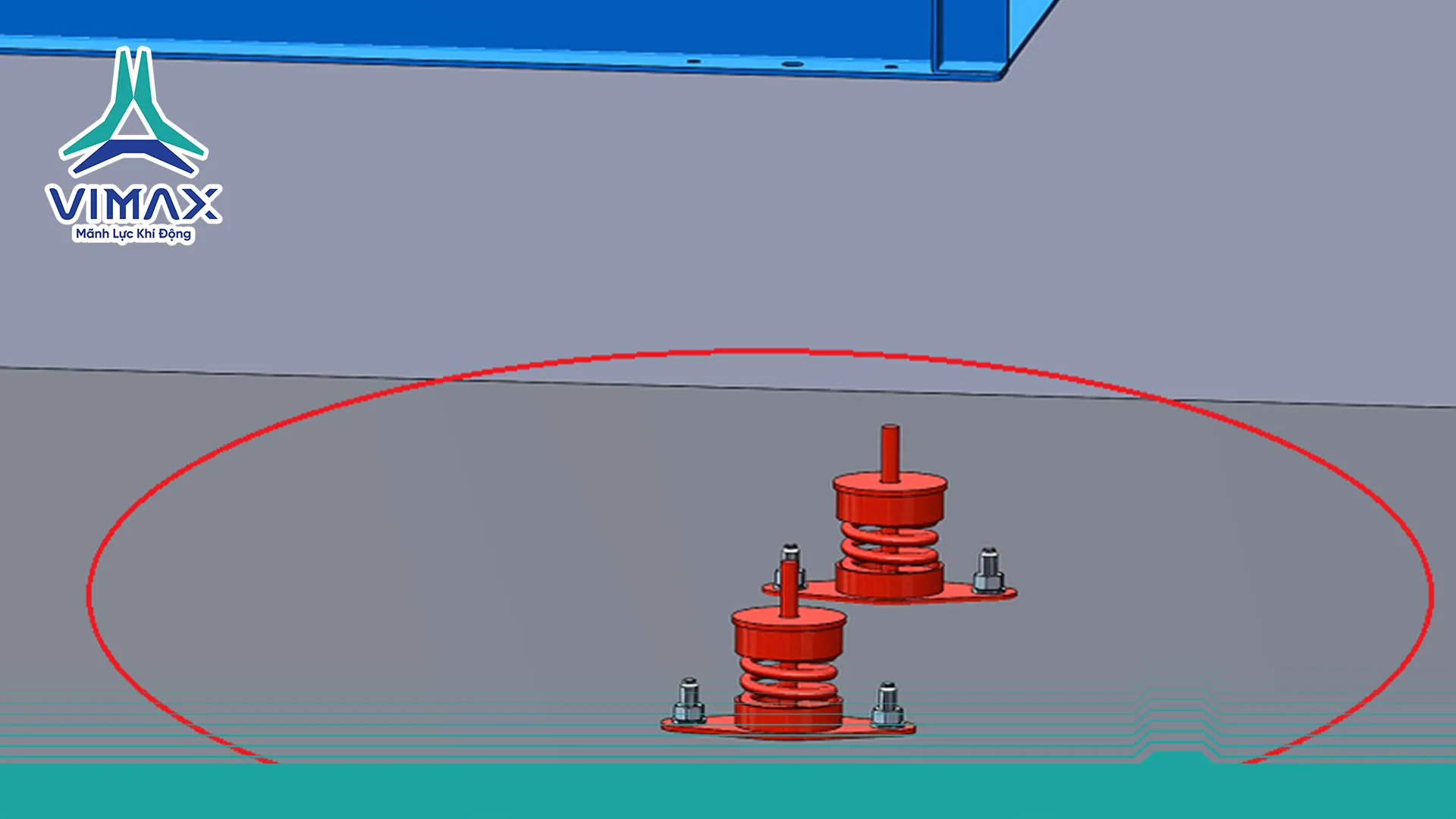

4. Lắp đặt lò xo giảm chấn – triệt rung từ gốc cho quạt ly tâm
4.1. Vai trò của lò xo giảm chấn
Quạt ly tâm đặt sàn là thiết bị quay tốc độ cao, sinh rung động lớn. Lò xo giảm chấn có nhiệm vụ:
– Cách ly rung động giữa quạt và nền
– Hạn chế truyền rung sang kết cấu nhà xưởng
– Bảo vệ ổ bi và motor
4.2. Yêu cầu khi lắp lò xo
– Các lò xo phải đồng đều về chiều cao ban đầu
– Được cố định chắc chắn bằng bulong – đai ốc
– Không lắp lệch tâm, không thiếu lò xo
Chỉ cần một lò xo làm việc sai tải, quạt sẽ nghiêng và rung lệch trục ngay khi tăng tốc.
5. Đặt quạt ly tâm lên hệ giảm chấn và cố định
5.1. Căn chỉnh trước khi siết cố định
Khi đặt quạt lên lò xo:
– Đảm bảo mỗi chân quạt đặt đúng tâm lò xo
– Kiểm tra độ nghiêng trước – sau, trái – phải
– Điều chỉnh lại nếu cần trước khi siết ốc
5.2. Nguyên tắc siết bulong
– Siết theo nguyên tắc đối xứng
– Không siết quá chặt làm mất đàn hồi lò xo
– Không siết quá lỏng gây dao động
Đây là bước nhiều đội thi công làm theo cảm tính, dẫn đến hệ giảm chấn mất tác dụng ngay từ đầu.
6. Lắp đặt cút lấy khí và côn chuyển cho quạt ly tâm đặt sàn

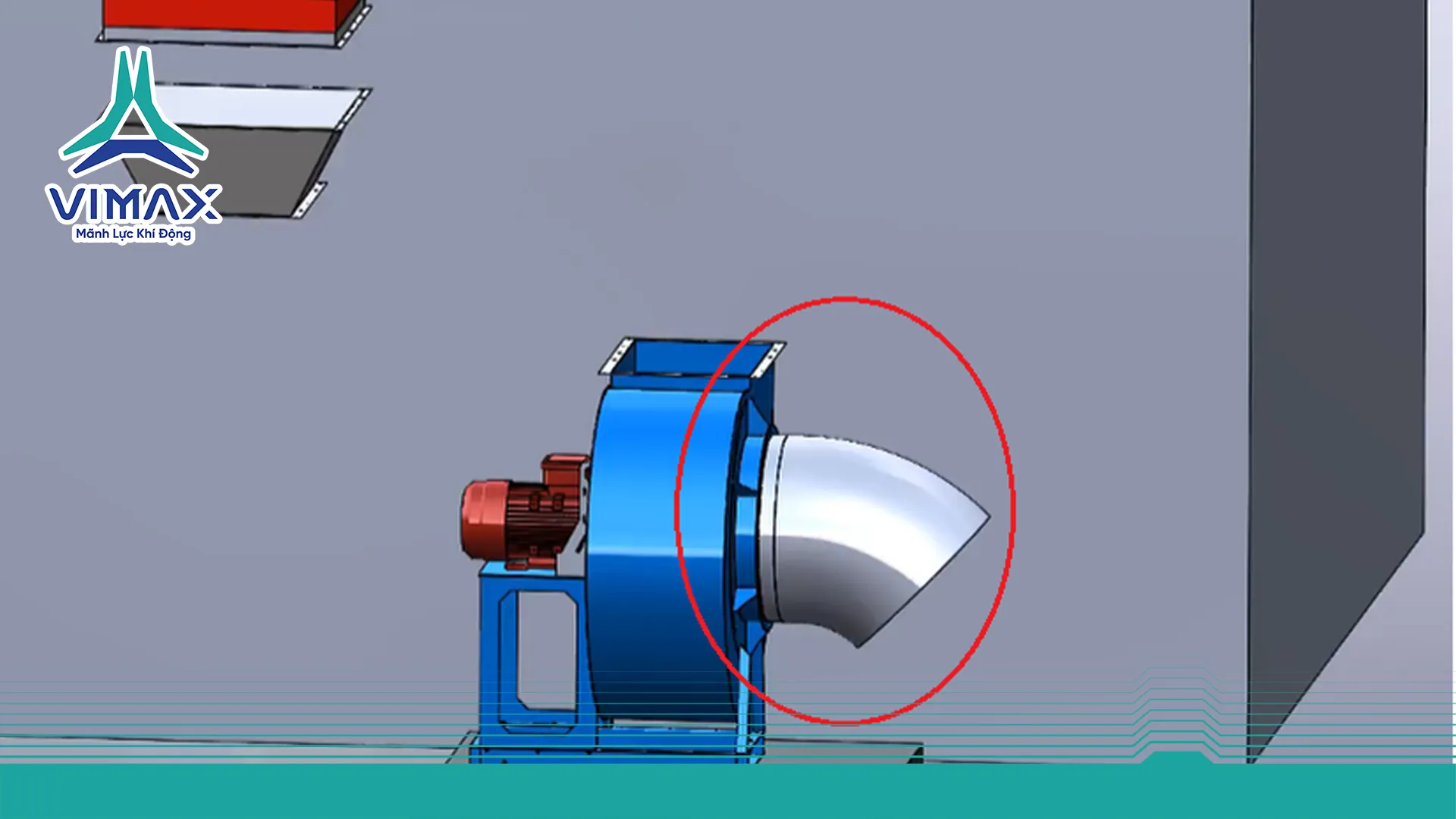

6.1. Đầu hút – cút lấy khí
Cút lấy khí phải được lắp kín, đồng trục với miệng hút quạt, tránh tạo xoáy lệch gây tổn thất áp suất.
6.2. Đầu thổi – côn chuyển
Miệng thổi của quạt thường không trùng kích thước ống, do đó cần lắp côn chuyển:
– Côn chuyển phải đủ chiều dài
– Góc chuyển êm, tránh gãy dòng
– Đấu nối bằng bulong – đai ốc chắc chắn

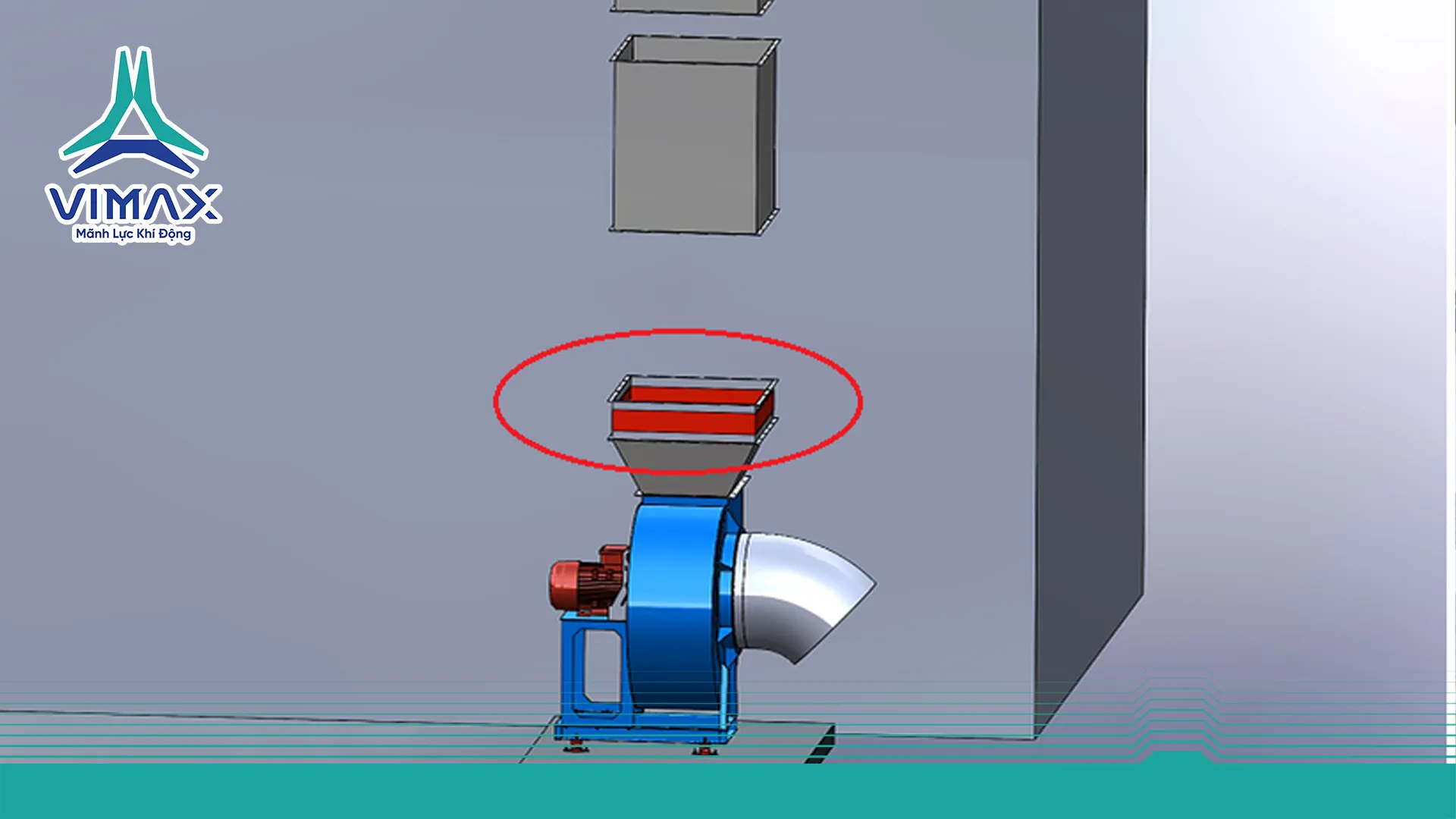

7. Lắp đặt bạt mềm chống rung đầu thổi
7.1. Vai trò của bạt mềm
Bạt mềm có tác dụng:
– Hấp thụ rung động còn lại
– Bù sai lệch nhỏ khi đấu nối
– Tránh truyền rung sang hệ ống
7.2. Yêu cầu kỹ thuật
– Lắp đúng chiều
– Siết đều bulong hoặc vít nấm
– Kết hợp keo chống thấm nếu cần
Lắp bạt mềm sai kỹ thuật dễ gây xì gió, rung và rách bạt sau thời gian ngắn.
8. Cố định hệ thống đường ống

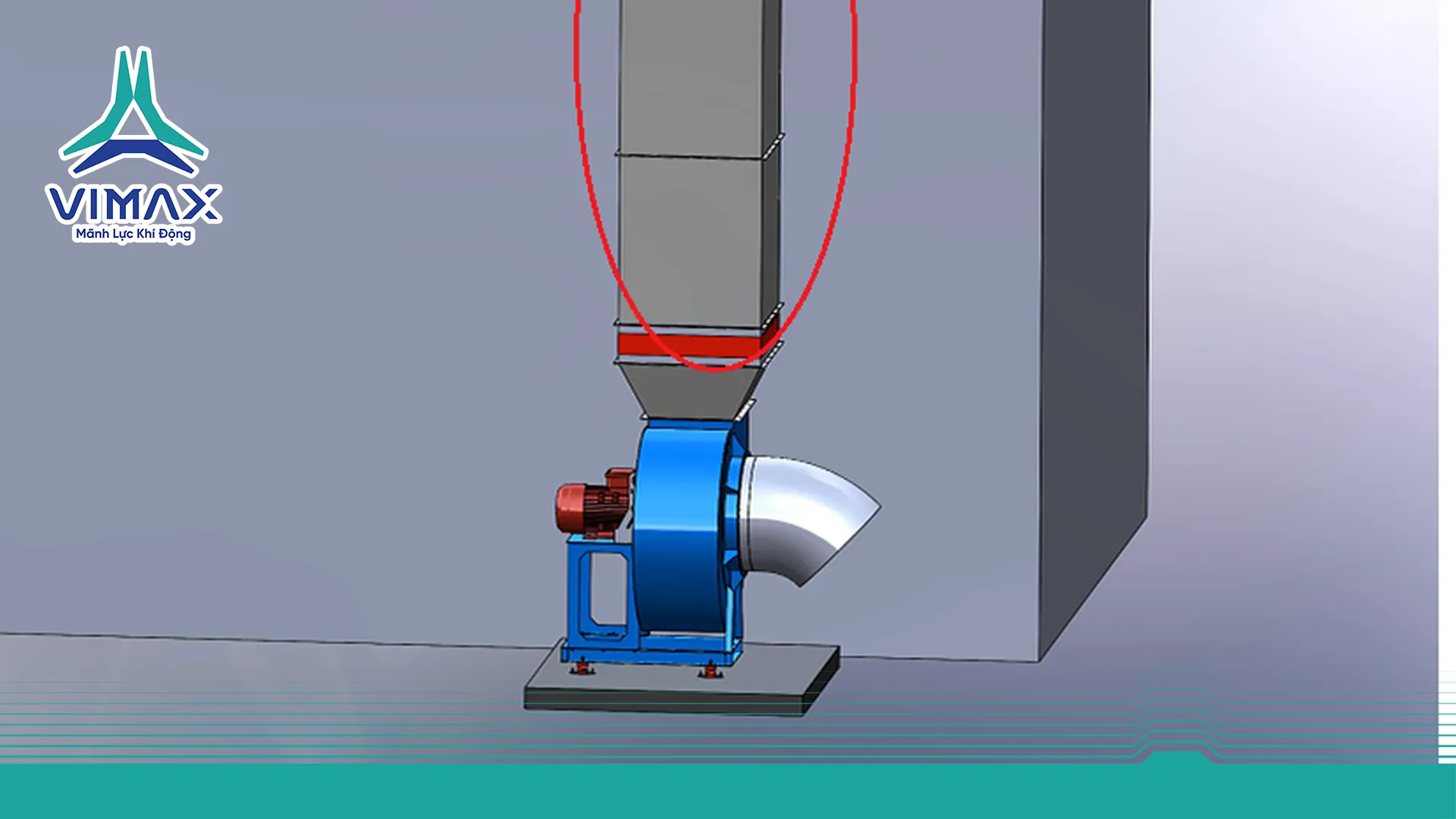

Hệ thống ống gió phải được treo, đỡ độc lập, tuyệt đối không để tải trọng ống dồn lên quạt. Đây là nguyên tắc cơ bản nhưng thường bị bỏ qua.
9. Chạy thử và kiểm tra quạt ly tâm đặt sàn
9.1. Các hạng mục kiểm tra quạt ly tâm đặt sàn
– Độ rung tại thân quạt và motor
– Độ ồn khi đạt tốc độ làm việc
– Dòng điện motor so với định mức
– Hướng quay cánh quạt
– Độ ổn định của lò xo giảm chấn
9.2. Điều kiện nghiệm thu
– Quạt chạy êm, không rung bất thường
– Không có tiếng va chạm kim loại
– Dòng điện ổn định
– Hệ ống không bị rung theo
10. Các lỗi phổ biến khi lắp đặt quạt ly tâm đặt sàn
– Bệ bê tông không phẳng
– Lò xo giảm chấn không đồng đều
– Lệch trục giữa quạt và ống gió
– Siết bulong quá chặt
– Để tải trọng ống dồn lên quạt
Những lỗi này khiến nhiều hệ thống phải tháo lắp lại toàn bộ, tốn kém thời gian và chi phí.
Xem chi tiết: Quạt cấp khí ly tâm đặt sàn
11. Kết luận
Lắp đặt quạt cấp khí ly tâm đặt sàn không chỉ là đặt quạt lên bệ và đấu nối ống gió. Đó là một quy trình kỹ thuật đòi hỏi khảo sát chuẩn, nền móng vững, giảm chấn đúng và căn chỉnh chính xác. Làm đúng ngay từ đầu chính là cách tiết kiệm chi phí vận hành lâu dài và đảm bảo hệ thống thông gió hoạt động ổn định, bền bỉ.
