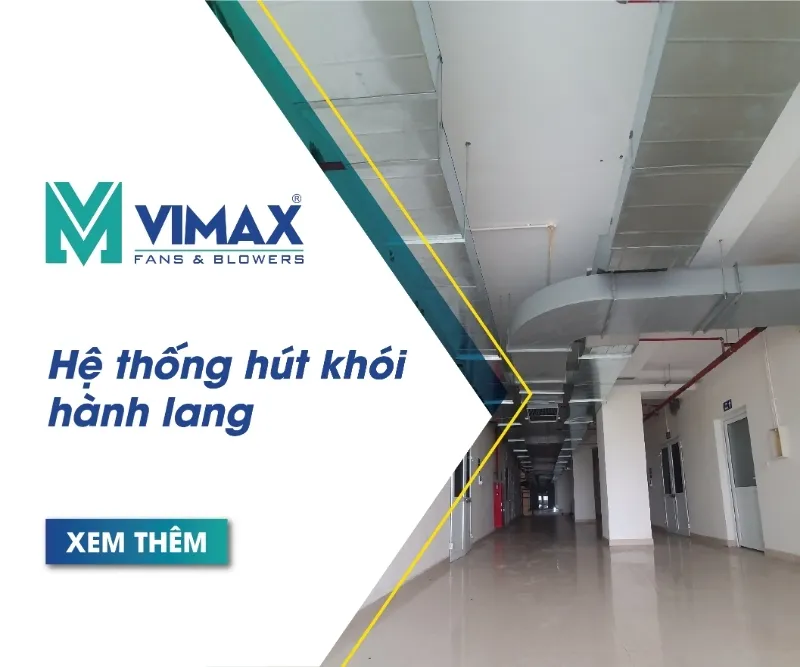

Hệ thống hút khói hành lang

Hệ thống hút khói hành lang có vai trò quan trọng trong các công trình tòa nhà, trường học, chung cư, khu vực thương mại. Lắp đặt hệ thống hút khói hành lang bắt buộc phải theo đúng tiêu chuẩn Việt Nam về lưu lượng, công suất. Cơ điện Vimax dưới đây hướng dẫn chi tiết từng phần

Nguyên lý hoạt động của hệ thống hút khói hành lang

quạt công nghiệp Vimax sử dụng trong hệ thống hút khói hành lang

quạt công nghiệp Vimax sử dụng trong hệ thống hút khói hành lang

Cấu trúc hệ thống hút khói hành lang

Trong công tác PCCC, phòng chống hỏa hoạn thì việc đảm bảo nguồn không khí, tiêu giảm khí độc hại là tối quan trọng. Một hệ thống hút khói hành lang để làm tốt được 2 mục tiêu trên cần có cấu trúc chuẩn bao gồm:

  • Quạt hút ly tâm công nghiệp
  • Hệ thống đường ống công nghiệp
  • Bộ điều khiển bao gồm cảm biến, nguồn điện và bộ điều khiển
  • Bộ van chặn lửa, đóng mở
  • Các cửa hút khói, cửa hút gió

Nguyên lý và tính công suất

Nguyên lý chung là quạt công nghiệp có công suất cao thông qua các đường ống và đầu hút cửa gió, trong tình trạng hỏa hoạn, sẽ tạo ra áp lực hút khói và xả ra ngoài qua các cửa gió đồng thời hút không khí sạch bù vào trong không gian nhằm tạo ra môi trường an toàn.

Cách tính lưu lượng không khí được ghi khá rõ trong các TCVN, áp dụng chi tiết cho từng loại công trình. Ví dụ:

Hành lang khu thương mại yêu cầu hút khói hành lang có công suất tối thiểu là 10 lần thể tích mỗi giờ. Cách tính như sau: Lưu lượng = (thể tích tổng hành lang) x 10. Ví dụ khu thương mại có hành lang cao 4.1m, diện tích sàn tính từ đầu đến cuối hành lang là 500m2 => Công suất trao đổi lưu lượng là = 4.1 x 500 x 10 = 20.500m3/h. Với công suất này, quạt công nghiệp Vimax loại VBC-1D đáp ứng chính xác về kỹ thuật.

Hướng dẫn thiết kế

hệ thống tăng áp hút khói hành lang

hệ thống tăng áp hút khói hành lang

Thiết kế hệ thống hút khói cho hành lang cần thiết phải theo đúng TCVN. Hiện nay là TCVN 5687-2010. Ngoài ra sử dụng tiêu chuẩn của Singapore SS553:2009 là tiêu chí chuẩn mực về an toàn cho người.

Yêu cầu về thiết kế được ghi rõ trong TCVN với từng loại hình hành lang. Trong đó lưu ý:

  • Cửa hút bắt buộc phải thiết kế trên trần, hướng xuống phía dưới
  • Mỗi đầu hút cách nhau trong vòng 30m
  • Áp dụng công thức tính lưu lượng theo TCVN 5687-2010. Trong đó có ghi rõ loại hình hành lang của từng công trình có công thức tính khác nhau.

Vai trò quan trọng của hệ thống hút khói hành lang

Vai trò của hút khói hành lang là không thể phủ nhận. Không chỉ nằm ở việc đảm bảo an toàn tài sản, tính mạng con người mà về cơ bản nếu chủ đầu tư không có hạng mục này thì công trình cũng không được phê duyệt để đi vào hoạt động.

  • Tính mạng con người là quan trọng. Trong trường hợp hỏa hoạt, hệ thống hút khói giúp bù khí tươi, giảm thiểu nguy cơ tử vong do ngạt khí
  • Ngăn ngừa đám cháy, khói mở rộng còn giúp bảo vệ tài sản

Cơ điện Vimax là đơn vị co hơn 20 năm kinh nghiệm thi công hệ thống hút khói hành lang cho rất nhiều tòa nhà chung cư, tòa nhà văn phòng, hầm để xe. Để được tư vấn miễn phí xin gọi hotline ở dưới trang này.
