Quạt ly tâm là một trong những thiết bị quạt công nghiệp được sử dụng phổ biến trong các hoạt động công nghiệp, tuy nhiên không phải ai cũng hiểu rõ về đặc điểm, đường tính của quạt này cùng ý nghĩa đường đặc tính quạt ly tâm. Bài viết dưới đây Vimax chia sẻ bạn thông tin về đường đặc tính quạt ly tâm và tầm quan trọng của đường đặc tính khi lựa chọn sản phẩm quạt ly tâm công nghiệp, mời bạn đọc cùng theo dõi.
1. Đường đặc tính quạt ly tâm là gì?
Đường đặc tính quạt ly tâm thể hiện mối quan hệ giữa công suất, áp suất, lưu lượng và hiệu quả. Đường đặc tính theo dõi được sự biến đổi cột áp cùng các thông số khác của quạt trong những điều kiện vận hành khác nhau, nó được biểu diễn dưới dạng biểu đồ hoặc đồ thị do vậy theo thuật ngữ thường dùng trong giới điện tử học Việt Nam gọi là đường đặc tính hoặc đặc tuyến.
Theo từng loại quạt công nghiệp khác nhau mà đường đặc tính cũng riêng biệt.
2. Hình vẽ đường đặc tính của quạt ly tâm
Dưới đây là hình vẽ trên thể hiện đường đặc tính công suất quá tải (công suất tiêu thụ tăng khi giảm áp) của quạt ly tâm có cánh cong về trước (FC) và cánh hướng tâm (RB) nên lưu ý khi khởi động quạt tránh quá tải mô tơ.

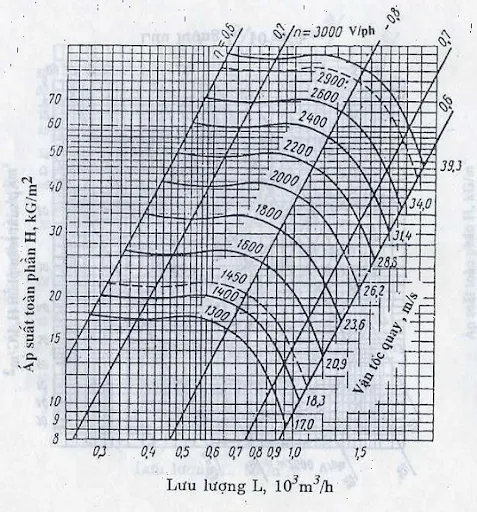

Biểu đồ đường đặc tính quạt ly tâm
Biểu đồ đường đặc tính quạt ly tâm chính là đồ thị biểu diễn mối tương quan giữa áp suất và lưu lượng ở mỗi tốc độ quay và đường kính guồng cách nhất định. Biểu đồ đường đặc tính quạt ly tâm được đo đạc từ các thiết bị có thực.
Xem thêm: Quạt ly tâm công nghiệp
Biểu đồ đặc tính không thứ nguyên của quạt ly tâm
Đây là biểu đồ biểu thị mối quan hệ giữa các đại lượng không thứ nguyên của quạt ly tâm như sau:
Hệ số lưu lượng
Trong đó:
- D – đường kính guồng cánh quạt (m).
- n – Tốc độ quay trên trục quạt (v/ph).
- Q – Lưu lượng dòng khí đi qua quạt (m3/s).
Hệ số áp suất
Trong đó:
- Ws – Hệ số áp suất toàn phần tính từ áp suất toàn phần do quạt tạo ra P(kg/m2).
- Ps – Hệ số áp suất tĩnh tính từ áp suất tĩnh do quạt tạo ra Ps(kg/m2).
- ρ – Mật độ không khí. (ρ = /g).
Hệ số công suất
Trong đó:
N – công suất tiêu tốn trên trục quạt (kW).
Hiệu suất của quạt
Biểu đồ biểu diễn quan hệ của các đại lượng φ – W – Ps – s – λ được gọi là biểu đồ đặc tính không thứ nguyên của quạt.
3. Cách xây dựng biểu đồ đường đặc tính cho quạt ly tâm
Từ biểu đồ đặc tính không thứ nguyên, người ta có thể tiến hành xây dựng các biểu đồ đường đặc tính cho quạt ly tâm có đường kính và tốc độ quay khác nhau ở trong khoảng giới hạn hiệu suất khí động của quạt: W = 0,8 x max.
Các bước tiến hành cụ thể như sau:
- Cho trước D và n.
- Tính F và u.
- Thế vào công thức tính L; P; N từ các giá trị của φ -W – Ps – s – λ.
- Vẽ đường đặc tính làm việc của quạt với các n và D khác nhau.

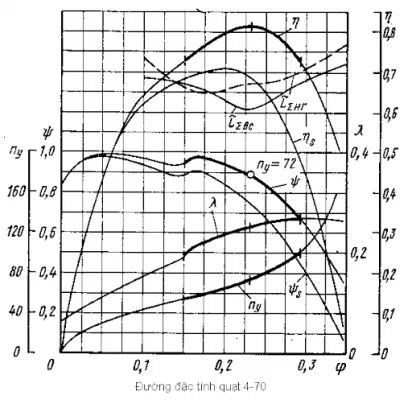

Mẫu đường đặc tính quạt ly tâm
4. Ý nghĩa của đường đặc tính quạt ly tâm
Thuật ngữ “đường đặc tính” còn khá xa lạ đối với người dùng. Đây là căn cứ vô cùng quan trọng trong việc lựa chọn, vận hành, kiếm tra, bảo trì thiết bị quạt.
Đường đặc tính quạt ly tâm giúp chọn quạt dễ dàng
Khi lựa chọn quạt cần xem biểu đồ đường đặc tính, biểu đồ thấy được các đặc tính hiệu suất và đưa ra các chỉ số lưu lượng khi vận hành. Từ đó kỹ sư dễ dàng hơn trong việc quyết định chọn quạt theo nhu cầu riêng.
Đường đặc tính trong hiệu quả hoạt động
Khi chọn mua quạt ly tâm, sử dụng đường đặc tính giúp kiểm tra hiệu suất quạt nhằm đảm bảo đúng tiêu chuẩn và thông số mà nhà sản xuất cung cấp trên thị trường.
Đường đặc tính của quạt ly tâm trong quá trình sử dụng
Trong quá trình vận hành nhà máy, xưởng sản xuất cùng các tòa nhà công trình, các chỉ số về lưu lượng hay cột áp cũng cần có sự thay đổi linh hoạt. Nên kiểm tra đường đặc tính để xem tình hình quạt có đáp ứng đủ điều kiện vận hành thay đổi không để có hướng xử lý cho phù hợp.
Xem thêm: Đặc điểm và lợi ích quạt hút bụi ly tâm trong công nghiệp

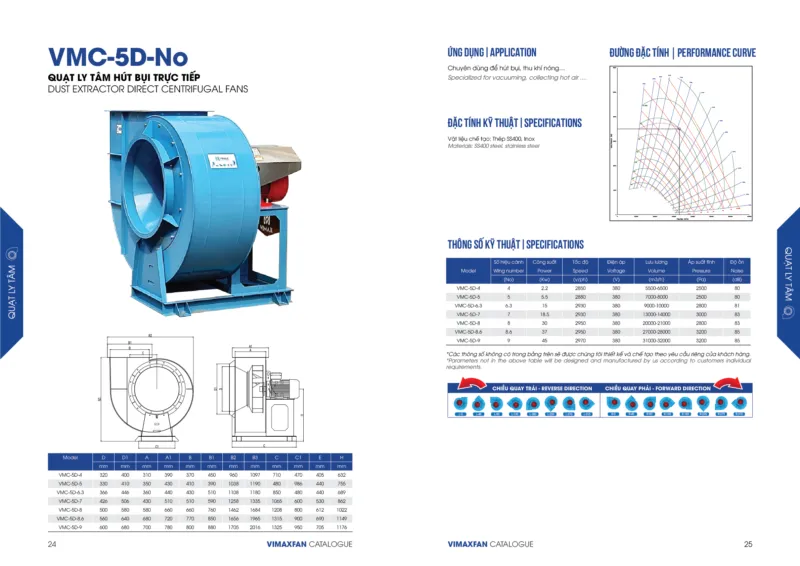

Đường đặc tính quạt ly tâm VMC-5D-No
Đường đặc tính quạt ly tâm đóng một vai trò quan trọng trong việc chọn mua và sử dụng quạt. Cần hiểu rõ về đường đặc tính để vận hành hiệu quả và tối ưu chi phí nhất. Nếu bạn có bất kỳ thắc mắc nào liên hệ Vimax qua Hotline: 0976578989 để được hướng dẫn và chọn mua quạt nhé.
