Hướng dẫn đấu nối điện cho động cơ quạt công nghiệp

Bài viết dưới đây Vimax hướng dẫn bạn cách đấu nối điện cho động cơ quạt công nghiệp. Hãy cùng theo dõi nhé!

dau-noi-quat-cong-nghiep

Hướng dẫn đấu nối điện cho động cơ quạt công nghiệp

1. Thế nào là động cơ điện 3 pha?

  • Động cơ điện 3 pha là máy điện không đồng bộ hoạt động bằng dòng điện xoay chiều 3 pha chuyển hóa điện năng thành cơ năng.
  • Trong động cơ điện không đồng bộ 3 pha có 3 cuộn dây ký hiệu là U, V, W. Các ký hiệu U1-V1-W1, U2-V2-W2 là đầu của cuộn dây trong động cơ.
  • Điện cho quạt công nghiệp là dòng động cơ điện 3 pha có điện áp ổn định sẽ giúp động cơ hoạt động hiệu quả và có tuổi thọ cao hơn chính vì vậy động cơ quạt công nghiệp cũng có tên gọi là động cơ điện 3 pha.



2. Hướng dẫn đấu nối động cơ quạt công nghiệp

Thường động cơ 0.55Kw đến 4kw sẽ sử dụng kiểu đấu nối sao còn các động cơ từ 5,5Kw sử dụng kiểu đấu nối Tam Giác.

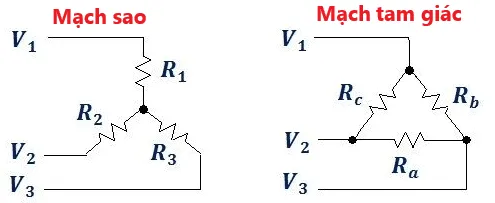

so-do-dau-day-quat-cong-nghiep

Sơ đồ đấu nối quạt công nghiệp

2.1 Hướng dẫn đấu nối hình tam giác

Đấu nối động cơ hình tam giác được ký hiệu là ∆ với 3 cuộn dây kết nối với nhau thành mạch hình tam giác chặt chẽ có nghĩa là trong hệ thống kết nối tam giác, điểm cuối của cuộn dây thứ 1 được nối với điểm cuối cuộn dây thứ 2,…tạo thành mạch hình tam giác.

2.2 Đấu nối hình sao

Đấu điện hình sao ký hiệu là Y. Đây là cách đấu nối có được bằng việc nối các đầu tương tự với 3 cuộn dây với nhau tại điểm duy nhất.



3. So sánh 2 cách đấu nối

Đấu tam giácĐấu hình sao
Điện áp gữa 2 đầu mỗi cuộn dây bằng nhau và bằng điện áp phaCó dòng điện trong mỗi cuộn dây bằng nhau và bằng dòng điện pha
Dòng điện dây bằng căn bậc ba của dòng điện 3 phaĐiện áp dây bằng căn bậc 3 của điện áp pha
Có tốc độ motor cao vì nhận được bằng điện áp ba phaTốc độ của Motor thấp vì chỉ được cung cấp căn bậc 3 điện áp
Cần nhiều vòng dây hơn. Không có dây trung tínhSố lượng vòng dây ít, có tiết kiệm đồng. Có dây trung tính

4. Mạch hình sao tam giác

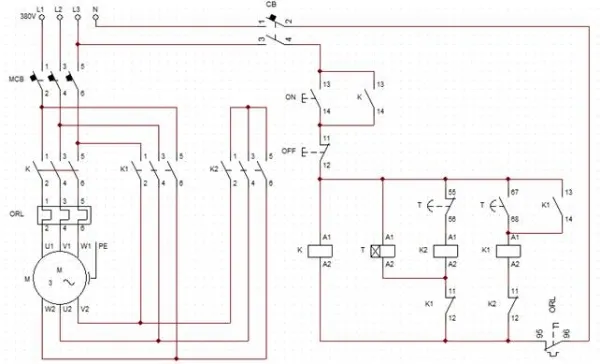

mach-hinh-sao-tam-giac-toi-uu

Sơ đồ đấu nối mạch hình sao tam giác

  • Với những động cơ công suất lớn thường từ 11KW trở lên tại sao nên dùng mạch sao tam giác để khởi động.
  • Với tính năng cơ bản nhất của động cơ cảm ứng là cơ chế tự khỏi động do từ trường quay một lực điện động (Electromotive force) gọi tắt là EMF được tạo ra roto, dòng điện bắt đầu chảy trong roto.Theo định luật Lenz, roto quay theo hướng chống lại dòng điện tạo ra một momen xoắn cho động cơ do vậy động cơ sẽ tự khởi động.
  • Trong giai đoạn tự khởi động này, khi mô-men xoắn tăng, dòng điện chảy trong roto lớn để đạt trạng thái này, stato sẽ hút lượng lớn dòng điện vào thời điểm động cơ có tốc độ tối đa, một lượng lớn dòng điện được rút và cuộn dây bị nóng lên làm hỏng mô tơ do vậy cần phải điều khiển động cơ khởi động. Cách đơn giản là giảm điện áp cấp từ đó giảm mo-men xoắn.

4.1 Mục tiêu của mạch sao tam giác

  • Mạch sao tam giác giảm dòng khởi động cao và tránh quá nhiệt động cơ
  • Tránh sụt áp trên đường dây gây ảnh hưởng đến động cơ, các thiết bị đóng cắt và đường.

4.2 Mạch sao tam giác có nguyên lý hoạt động như nào

  • Mạch sao tam giấc là cho động cơ chạy ở chế độ sao nhằm giảm giá trị của dòng khởi động xuống /3 so với định mức ban đâu.
  • Sau khoảng thời gian nhất định thì chuyển sang chế độ tam giác nhằm đảm bảo cho công suất động cơ cũng như nhu cầu của tải.

4.3 Động cơ có thể đấu sao hình tam giác

  • Động cơ cần phải là động cơ không đồng bộ ba pha song không đồng nghĩa với việc 3 pha này pha nào cũng có khả năng sử dụng mạch sao tam giác.
  • Trong trường hợp điện lới ba pha là 380V thì động cơ phải có thông số sao/tam giá là 380/660 mới dùng được phương án này.
  • Trường hợp thiết bị ký hiệu sao/tam giác là 220/380 thì không dùng được.



5. Ưu nhược điểm động cơ điện 3 pha

Với những ưu điểm như chi phí thấp, dễ dàng lắp đặt tạo dòng khởi động nhỏ, cách đấu nối được lựa chọn nhiều trong mọi lĩnh vực sản xuất, ngoài ra cách đấu nối sao tam giác cũng tồn tại nhiều nhược điểm như:

  • Là cách lựa chọn, cần phụ thuộc vào xưởng sản xuất cũng như những yêu cầu của nhà máy.
  • Cơ cấu cơ khí khi chấp hành bị ảnh hưởng đến việc khởi động momen nhỏ.
  • Gây ảnh hưởng đến thiết bị truyền tín hiệu xung quanh do nhiễu điện trường khi chuyển từ chế độ sao sang tam giác gây sụt áp cục bộ do biến đổi dòng lớn.



Kêt luận

Trên đây là hướng dẫn cách đấu nối quạt công nghiệp, chúc bạn thành công!

Nếu bạn đang có nhu cầu liên hệ Vimax để được tham khảo hoặc tư vấn những thông tin hữu ích nhất về quạt công nghiệp. Hotline: 0976578989
