Biến tần là gì? Cấu tạo và nguyên lý hoạt động của biến tần

Biến tần, hay biến đổi tần số, đã trở thành một công cụ không thể thiếu trong thế giới công nghiệp hiện đại. Từ các nhà máy sản xuất lớn đến các thiết bị gia dụng thông thường, biến tần đều đóng vai trò quan trọng trong việc điều khiển và vận hành động cơ điện. Vậy biến tần là gì? Hãy cùng VIMAX tìm hiểu vì sao công nghệ này lại được ứng dụng rộng rãi đến vậy.

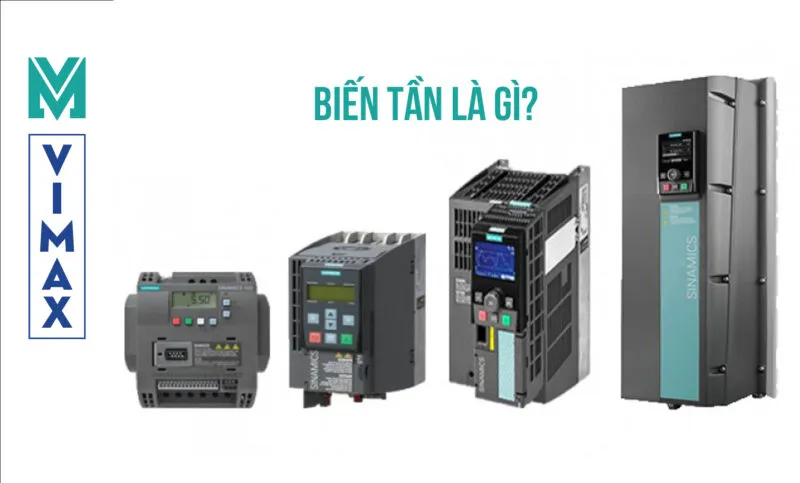

Biến tần là gì? Cấu tạo và nguyên lý hoạt động của biến tần

1. Biến tần là gì?

Biến tần là thiết bị điện tử thông minh có khả năng thay đổi tần số của dòng điện xoay chiều (AC) từ một tần số này thành dòng điện xoay chiều ở tần số khác, từ đó điều khiển tốc độ của động cơ điện một cách chính xác và linh hoạt. Thay vì chỉ chạy ở một tốc độ cố định như các động cơ truyền thống, biến tần cho phép chúng ta điều chỉnh tốc độ động cơ từ rất chậm đến rất nhanh, tùy theo nhu cầu sử dụng.

Bí quyết của biến tần nằm ở khả năng điều khiển tần số của dòng điện cung cấp cho động cơ. Bằng cách thay đổi tần số này, chúng ta có thể làm thay đổi tốc độ quay của động cơ một cách chính xác. Điều này được thực hiện thông qua các linh kiện bán dẫn công suất cao, giúp biến đổi nguồn điện xoay chiều thông thường thành một nguồn điện xoay chiều có tần số và điện áp tùy biến. Nhờ khả năng điều khiển tốc độ linh hoạt, biến tần được ứng dụng rộng rãi trong nhiều lĩnh vực, từ công nghiệp nặng đến các thiết bị gia dụng, mang lại nhiều lợi ích như: điều khiển tốc độ chính xác, tiết kiệm năng lượng, tăng tuổi thọ thiết bị, vận hành êm ái và nâng cao chất lượng sản phẩm.

Có nhiều loại biến tần như: Biến tần AC, biến tần DC; biến tần 1 pha 220V, biến tần 3 pha 220V, biến tần 3 pha 380V, biến tần 3 pha 660V, biến tần trung thế… Bên cạnh các dòng biến tần đa năng, các hãng cũng sản xuất các dòng biến tần chuyên dụng: biến tần chuyên dùng cho bơm, quạt; biến tần chuyên dùng cho nâng hạ, cẩu trục; biến tần chuyên dùng cho thang máy; biến tần chuyên dùng cho hệ thống HVAC;…

2. Cấu tạo của biến tần

Biến tần được cấu tạo từ nhiều thành phần làm việc phối hợp nhịp nhàng để thực hiện chức năng biến đổi tần số. Tùy thuộc vào từng loại biến tần và ứng dụng cụ thể mà cấu tạo có thể khác nhau một chút. Tuy nhiên, nhìn chung, một biến tần thường bao gồm các thành phần chính sau:

• Mạch nguồn: Cung cấp điện năng cho toàn bộ hệ thống biến tần.
• Mạch điều khiển: Bộ não của biến tần, nơi thực hiện các lệnh điều khiển, lập trình và giám sát quá trình hoạt động.
• Mạch chuyển đổi: Là mạch chính của biến tần, thực hiện việc biến đổi dòng điện xoay chiều có tần số cố định (50Hz) thành dòng điện xoay chiều có tần số có thể điều chỉnh (từ 0 đến 400Hz). Mạch này thường bao gồm các linh kiện bán dẫn công suất cao như IGBT, cùng với các bộ phận hỗ trợ khác như bộ chỉnh lưu, bộ lọc.
• Mạch bảo vệ: Bảo vệ biến tần khỏi các sự cố quá tải, ngắn mạch, quá nhiệt,… đảm bảo hoạt động ổn định và an toàn.
• Giao diện người dùng: Gồm màn hình và bàn phím (hoặc nút nhấn) giúp người vận hành theo dõi và điều khiển biến tần.

Ngoài các thành phần chính trên, tùy theo yêu cầu cụ thể, biến tần có thể được trang bị thêm module truyền thông, bộ điện kháng 1 chiều, bộ điện kháng xoay chiều, điện trở hãm (điện trở xả),..

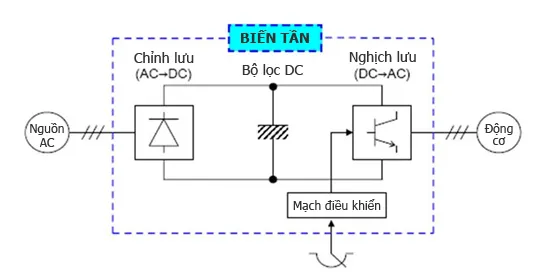

Sơ đồ cấu tạo của biến tần

3. Nguyên Lý Hoạt Động Của Biến Tần

Biến tần hoạt động dựa trên nguyên lý chuyển đổi năng lượng điện. Quá trình này có thể chia thành các bước chính sau:

1. Nhận nguồn điện: Biến tần nhận nguồn điện xoay chiều từ mạng điện lưới, có thể là nguồn một pha hoặc ba pha. Nguồn điện này có điện áp và tần số cố định.
2. Chỉnh lưu: Nguồn điện xoay chiều được chuyển đổi thành dòng điện một chiều bằng bộ chỉnh lưu. Bộ chỉnh lưu thường sử dụng các điốt hoặc thyristor để thực hiện quá trình này.
3. Lọc: Dòng điện một chiều sau khi chỉnh lưu sẽ được lọc để loại bỏ các thành phần nhiễu và tạo ra một nguồn điện một chiều ổn định.
4. Nghịch lưu: Dòng điện một chiều được chuyển đổi trở lại thành dòng điện xoay chiều nhưng với tần số và điện áp có thể điều chỉnh. Quá trình này được thực hiện bởi các linh kiện bán dẫn công suất cao như IGBT. IGBT hoạt động như những công tắc điện tử, bật tắt liên tục để tạo ra các xung điện áp. Bằng cách điều chỉnh độ rộng và tần số của các xung này, ta có thể điều khiển được tần số và điện áp của dòng điện đầu ra.
5. Điều khiển: Tần số và điện áp của dòng điện đầu ra được điều khiển bởi một bộ vi điều khiển. Bộ vi điều khiển này sẽ so sánh tín hiệu điều khiển từ người dùng với các tín hiệu phản hồi từ hệ thống để điều chỉnh các thông số của biến tần.
6. Bảo vệ: Biến tần được trang bị các mạch bảo vệ để đảm bảo hoạt động an toàn. Các mạch bảo vệ này sẽ phát hiện và xử lý các sự cố như quá tải, quá áp, ngắn mạch, mất pha,…

Nguyên lý hoạt động của biến tần

4. Ứng dụng của biến tần

Biến tần đã trở thành một công cụ không thể thiếu trong nhiều lĩnh vực công nghiệp và đời sống. Nhờ khả năng điều khiển tốc độ động cơ một cách linh hoạt, biến tần đã tạo nên cuộc cách mạng trong hoạt động của nhiều thiết bị. Một số ứng dụng tiêu biểu của biến tần có thể kể đến như:

• Trong ngành công nghiệp: điều khiển tốc độ của máy bơm, quạt, băng tải, máy nén khí, máy cán, máy ép, máy trộn, máy nâng hạ, thang máy,… giúp tối ưu hóa quá trình sản xuất, tăng năng suất và tiết kiệm năng lượng.
• Trong hệ thống điều hòa không khí (HVAC): điều chỉnh lưu lượng gió của quạt, giúp duy trì nhiệt độ và độ ẩm ổn định.
• Trong các thiết bị gia dụng: điều khiển tốc độ của máy giặt, máy sấy, tủ lạnh,… giúp tiết kiệm điện năng và tăng tuổi thọ thiết bị.

Nhờ những ưu điểm vượt trội này, biến tần đã dần thay thế các phương pháp điều khiển tốc độ truyền thống, góp phần nâng cao hiệu quả và độ tin cậy của các hệ thống tự động hóa.

5. Hướng dẫn chọn loại biến tần phù hợp

Việc lựa chọn biến tần phù hợp là một bước quan trọng để đảm bảo hệ thống hoạt động ổn định và hiệu quả. Để đưa ra quyết định đúng đắn, bạn cần căn cứ vào các yếu tố sau:

5.1 Thông số của động cơ

Khi chọn biến tần cần chú ý 3 thông số trong bảng thông số động cơ là điện áp, công suất và dòng điện. Động cơ 3 pha thường có các loại 127/220V, 220/380V, 380/660V. Trong đó thông dụng nhất là động cơ 3 pha 220/380V.

5.2 Loại tải

• Tải nhẹ: Bơm, quạt,… Chọn biến tần chuyên dụng cho tải nhẹ.
• Tải trung bình: Máy công cụ, băng tải,… Chọn biến tần chuyên dụng cho tải trung bình.
• Tải nặng: Cẩu trục, máy ép,… Chọn biến tần chuyên dụng cho tải nặng.

5.3 Đặc tính vận hành

• Vận hành liên tục: Chọn biến tần có khả năng chịu tải liên tục.
• Vận hành ngắt quãng: Chọn biến tần có khả năng chịu tải đột biến.
• Môi trường làm việc: Chọn biến tần phù hợp với điều kiện nhiệt độ, độ ẩm và độ rung của môi trường làm việc.

5.4 Tính năng

Biến tần đa năng là loại biến tần cơ bản có thể dùng được cho nhiều ứng dụng như các dòng IG5A của LS, Mini của Fuji, D740 của Mitsubishi, GD200A của INVT. Tuy nhiên, ngoài biến tần đa năng, một số hãng còn sản xuất các dòng biến tần chuyên dụng chỉ dành riêng cho một loại ứng dụng cụ thể như quạt, máy làm nhang, thang máy. Loại biến tần này được tối ưu hóa về hiệu suất và giá thành so với biến tần đa năng. Ví dụ, khi chọn biến tần cho thang máy, người ta thường sử dụng biến tần Lift của Fuji, một sản phẩm được thiết kế riêng cho ứng dụng này, tích hợp đầy đủ các module mở rộng và đảm bảo hiệu suất tốt nhất.

5.5 Hãng sản xuất

Yếu tố này liên quan đến chi phí đầu tư. Trên thị trường có nhiều hãng sản xuất biến tần, mỗi hãng đều mang đến những đặc trưng riêng về chất lượng và giá cả. Các thương hiệu như INVT, Delta, Frecon thường được biết đến với giá cả cạnh tranh, phù hợp với các ứng dụng không đòi hỏi quá cao về độ ổn định. Trong khi đó, các thương hiệu như Mitsubishi, ABB, Siemens lại nổi tiếng với chất lượng vượt trội, độ bền cao và tính năng hiện đại, tuy nhiên đi kèm với mức giá cao hơn.

Kết luận

Tóm lại, biến tần là một thiết bị điện tử rất quan trọng, đóng vai trò quan trọng trong việc điều khiển tốc độ động cơ và nâng cao hiệu suất của các hệ thống tự động hóa.
