Bản vẽ quạt công nghiệp là một tài liệu kỹ thuật chi tiết, thể hiện toàn bộ thông tin về cấu tạo, kích thước, vật liệu và các thông số kỹ thuật khác của một chiếc quạt công nghiệp. Bản vẽ này là cơ sở quan trọng để sản xuất, lắp đặt và bảo trì quạt.
Bản vẽ quạt công nghiệp
1. Vai trò của bản vẽ quạt hút công nghiệp
Trên bản vẽ quạt công nghiệp có đầy đủ các thông số kỹ thuật đóng vai trò quan trọng đối với cả khách hàng và nhà sản xuất cụ thể như sau:
1.1 Đối với khách hàng
- Trước khi mua quạt công nghiệp, khách hàng được VIMAX gửi bản vẽ kỹ thuật.
- Trên bản vẽ kỹ thuật thể hiện được các yêu cầu của khách hàng với sản phẩm được bán.
- Bản vẽ này thể hiện các yêu cầu về hình dáng, thông số kỹ thuật.
1.2 Đối với nhà sản xuất
Bản vẽ thể hiện sự thống nhất của khách hàng với nhà sản xuất về các thông tin quạt được sản xuất sao cho chuẩn. Quá trình này bao gồm việc cắt, hàn, lắp ráp các bộ phần do đó đưa ra sản phẩm đúng với yêu cầu của khách hàng.
@vimaxfan Bản vẽ quạt công nghiệp có ý nghĩa như thế nào với khách hàng và nhà sản xuất? Cùng #vimax Tìm hiểu trong video này nhé #quatcongnghiep #quatlytam #quathuongtruc #thegioiquat #fyp
2. Tại sao bản vẽ quạt công nghiệp lại quan trọng?
- Tiêu chuẩn hóa sản xuất: Bản vẽ đảm bảo tất cả các bộ phận của quạt được sản xuất theo đúng kích thước và tiêu chuẩn, giúp các bộ phận lắp ghép với nhau một cách chính xác.
- Hướng dẫn lắp đặt: Bản vẽ cung cấp thông tin chi tiết về cách lắp ráp các bộ phận của quạt, giúp cho quá trình lắp đặt diễn ra nhanh chóng và chính xác.
- Bảo trì dễ dàng: Bản vẽ là tài liệu tham khảo quan trọng khi cần bảo trì, sửa chữa quạt.
- Giao tiếp giữa các bên: Bản vẽ giúp cho nhà sản xuất, nhà cung cấp và người sử dụng có chung một ngôn ngữ để trao đổi thông tin về sản phẩm.
3. Thông số được thể hiện trong bản vẽ quạt ly tâm
Bản vẽ quạt ly tâm VMC-1I-No
- A:chiều rộng miệng thổi
- B: chiều dài miệng thổi
- B3: chiều cao của quạt
- C: chiều rộng của bệ
- C1: chiều dài bệ
- D: đường kính miệng hút
- H: tâm cao quạt
- Ký hiệu VMC – nD- No:dòng quạt trực tiếp,
- VMC – nI là ký hiệu dòng quạt gián tiếp.
Ví dụ cụ thế: Quạt ly tâm gián tiếp VMC-1D-No thể hiện quạt truyền động trực tiếp có động cơ gắn liền với cánh quạt.
4. Bản vẽ quạt công nghiệp hướng trục
Bản vẽ quạt hướng trục VMA-1D-No
- D kích thước thân quạt
- D1 đường kính ngoài mặt bích
- D2 đường kích ngoài của nón quạt
- H chiều cao quạt
- B kích thước bệ quạt
- L là chiều cao thân quạt
Ngoài ra trên bảng thông số kỹ thuật còn thể hiện các thông tin:
- Số hiệu cánh
- Công suất: công suất quạt là bao nhiêu kW.
- Tốc độ: tốc độ là bao nhiêu vòng/phút.
- Điện áp: điện áp sử dụng là bao nhiêu V.
- Lưu lượng: Lưu lượng của quạt là bao nhiêu m3/h.
- Áp suất tĩnh: Áp suất bao nhiêu Pa.
- Độ ồn: Độ ồn của quạt trong vùng nào.
Ngoài ra, trên bản vẽ còn thể hiện chiều quay trái, chiều quay phải, hướng 35 độ, 90 độ, 180 độ,..
5. Một số bản vẽ quạt ly tâm mẫu
- Bản vẽ quạt ly tâm có hình thức truyền động trực tiếp.
- Bản vẽ quạt ly tâm có hình thức truyền động gián tiếp, chiều quay RO.

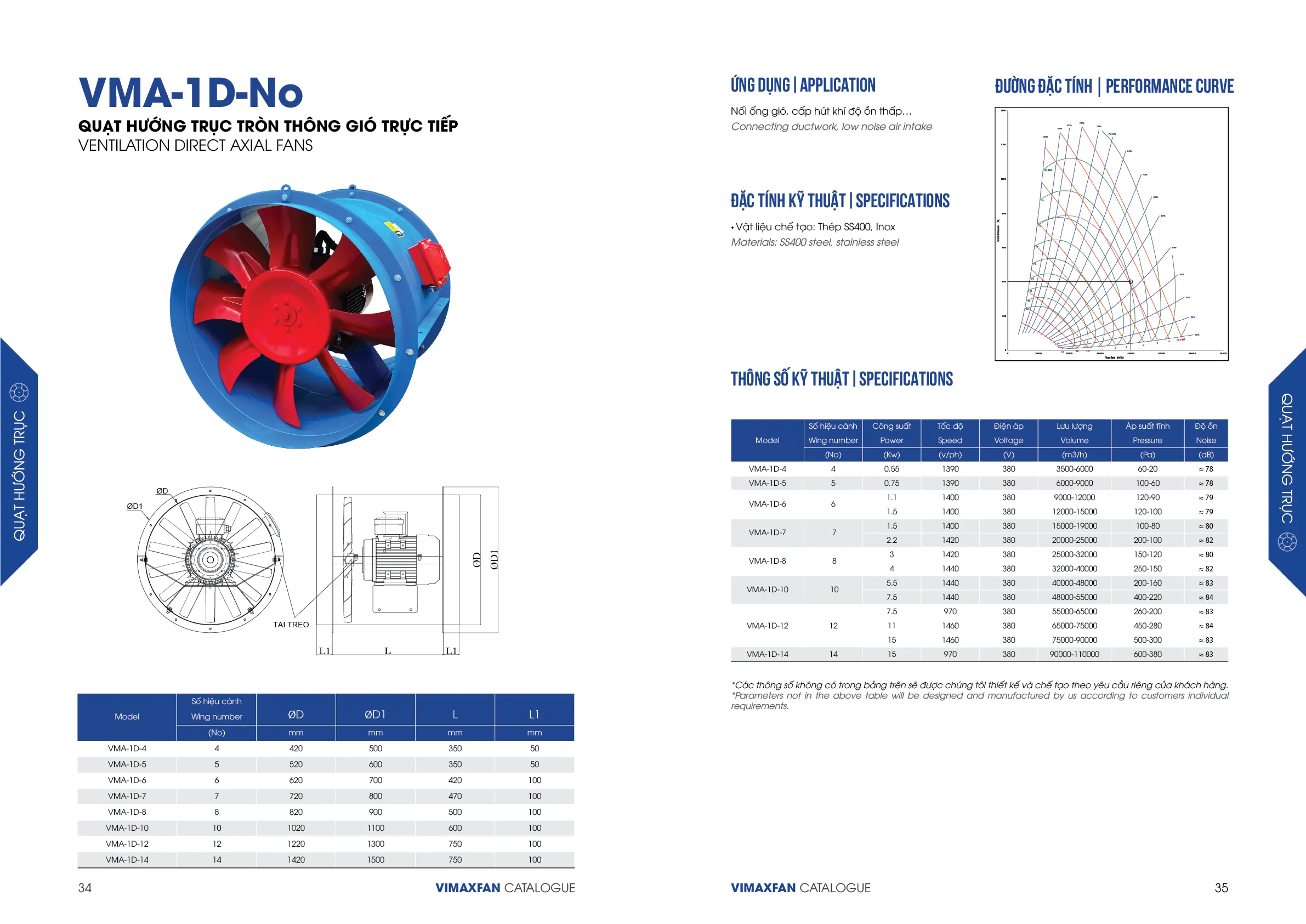

- Bản vẽ thông số kỹ thuật quạt hướng trục VMA
Bản vẽ quạt ly tâm VMC-1D-No

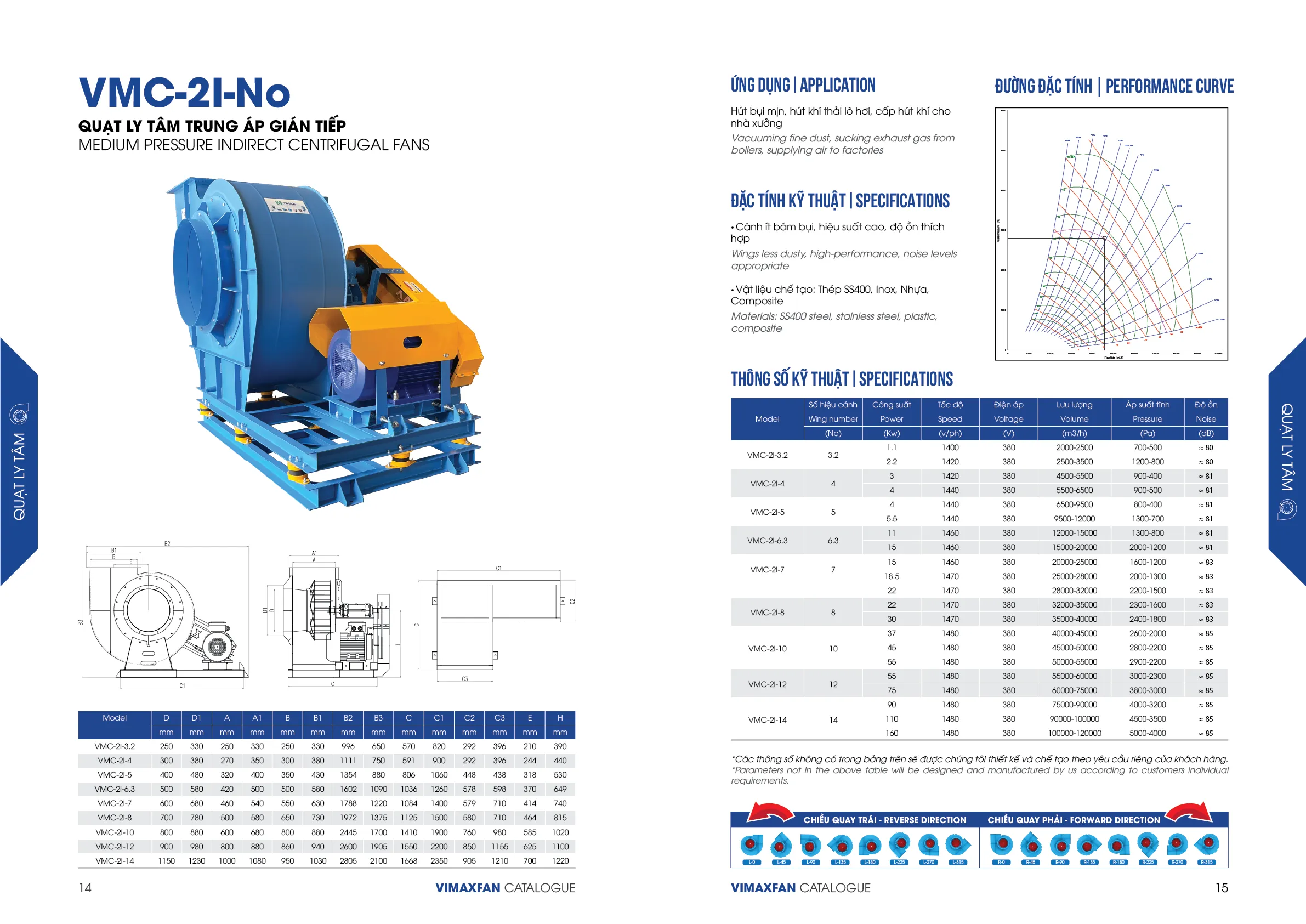

Bản vẽ kỹ thuật VMC-2I-No
Tóm lại, bản vẽ quạt công nghiệp là một công cụ không thể thiếu trong quá trình thiết kế, sản xuất và sử dụng quạt. Nó đảm bảo chất lượng sản phẩm, giúp cho quá trình lắp đặt và bảo trì diễn ra thuận lợi.
