Phân loại ống gió trong hệ thống thông gió công nghiệp

Bạn có biết rằng Ống gió không chỉ đơn thuần là những đường ống dẫn khí? Chúng còn đóng vai trò quan trọng trong việc đảm bảo chất lượng không khí và tạo ra một môi trường sống làm việc thoải mái. Bài viết này sẽ giúp bạn hiểu rõ hơn về phân loại ống gió, cách lựa chọn và ứng dụng của chúng. Hãy cùng khám phá những điều thú vị về ống gió!

phan-loai-ong-gio

Phân loại ống gió trong hệ thống thông gió công nghiệp

1. Phân loại ống gió

1.1 Ống gió vuông

Ống gió vuông đáp ứng điều hòa không khí và thông gió trong các tòa nhà, nó truyền không khí từ nơi này đến nơi khác nhưng không tác động đến luồng khí khác, là phương tiện truyền dẫn không khí, loại bỏ đi các luồng không khí ngột ngạt hay bụi bẩn, chúng kết hợp với cửa gió sẽ giúp giải phóng gió rộng, thuận tiện khi thi công lắp đặt. Với tiêu chuẩn đạt chất lượng ISO 14001- 2015, ISO 9001-2015 với thiết kế mẫu mã đa dạng, đảm bảo tính khắt khe về mặt thiết kế kỹ thuật, về lưu lượng và tốc độ chuyển động của dòng không khí.

Hệ thống ống gió vuông được Vimax kết hợp cùng hệ thống bích đi kèm gồm: ống gió vuông bích TDF, bích TDC, bích V và bích C và được kết hợp khác nhau về thiết kế & hình dạng để phù hợp với từng đặc điểm, kỹ thuật của các dự án, diện tích.

Ống gió vuông thường được làm bằng tôn mạ kẽm hoặc INOX hoặc thép đen sơn chống gỉ. Ống gió vuông có thể sản xuất độ dày từ 0,5mm đến 1,15mm.

Độ dày tiêu chuẩn của ống gió vuông:

  • Kích thước tiêu chuẩn của một phân đoạn ống gió vuông thẳng là (L = chiều dài mm):
  • L=1120, đối với ống gió dùng mối nối TDF 35 (gọi tắt là ống gió TDF).
  • L=1130, đối với ống dùng mối nối TDF 25 (gọi tắt là ống TDF).
  • L=1200, đối với ống dùng mối nối khung V (gọi tắt là ống khung V).
  • L=1180, đối với ống dùng mối nối nẹp C (gọi tắt là ống nẹp C).

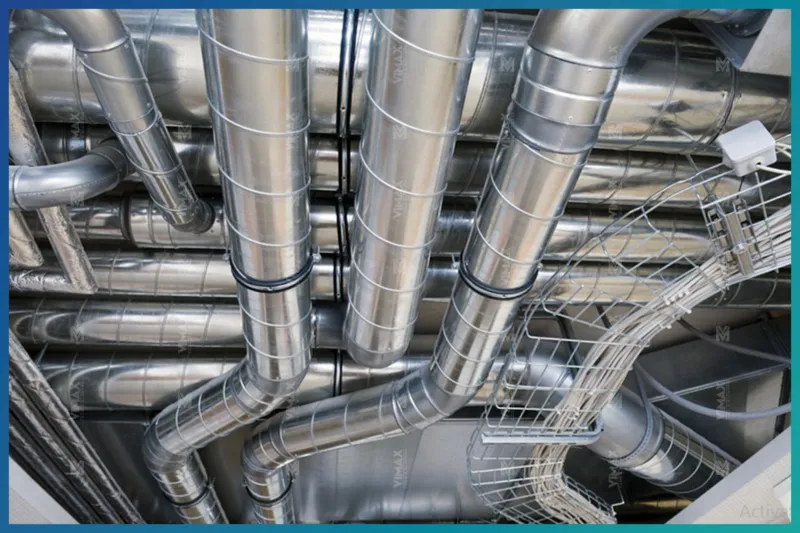

1.2 Ống gió tròn

ong-gio-tron

Ống gió tròn

Được ứng dụng vào các công trình đòi hỏi tính thẩm mỹ – kỹ thuật cao nhờ khả năng lưu thông không khí với tốc độ nhanh cũng dễ dàng lắp đặt thi. Sản xuất ống gió tròn còn phù hợp với nhiều công trình, đặc biệt là các tòa nhà lớn. Bởi khả năng thông gió làm mát nhanh và tiết kiệm chi phí lắp đặt.

Hiện có 2 loại được sử dụng phổ biến là ống gió tròn xoắn và ống gió tròn trơn. Mỗi loại được thiết kế với kích thước, độ dày tôn, bán kính, chiều dài theo yêu cầu, ngoài ra chúng kết hợp cùng các ghép nối và các bộ phận khác tạo nên một hệ thống đường ống với chức năng dẫn gió, lưu thông nguồn không khí đến được các vị trí khác nhau.

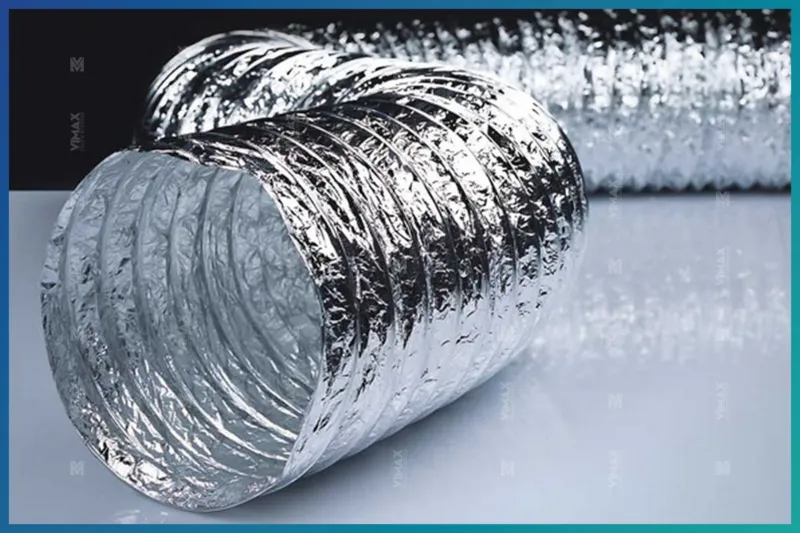

1.3 Ống gió mềm

ong-gio-mem

Ống gió mềm thường được sử dụng để lưu thông gió cho hệ thống điều hòa không khí, nhưng đòi hỏi phải vệ sinh thường xuyên để loại bỏ các bụi bẩn bên trong. Khi sản xuất ống gió với ống mềm, thường có một lớp bông thủy tinh cách nhiệt dày khoảng 25mm bên trong. Đi cùng với ống mềm là các phụ kiện ống gió như cút gió vuông, cút gió tròn hay các loại chạc ống gió hay côn chuyển ống gió vuông tròn.



2. Phụ kiện ống gió

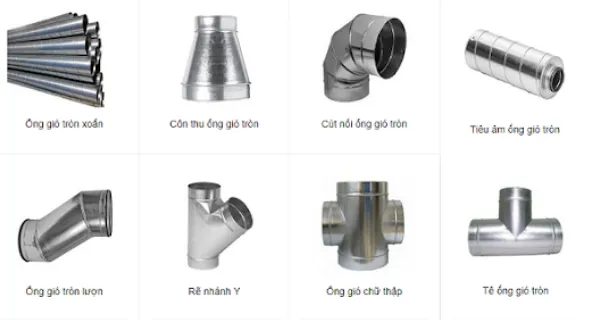

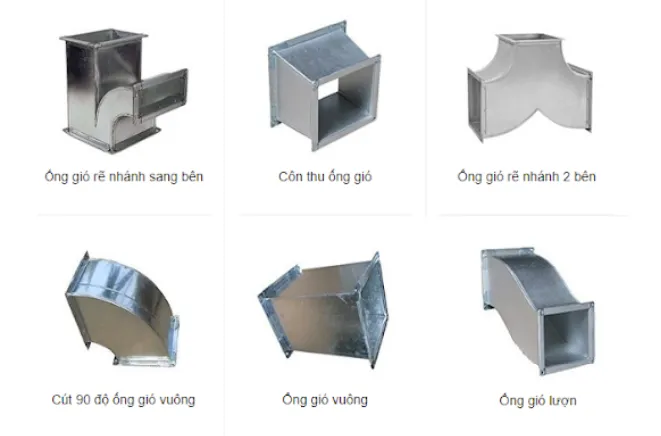

Phụ kiện ống gió chính là những thiết kế với nhiều hình dạng khác biệt, nhằm thực hiện những chức năng cố định trong hệ thống thông gió điều hòa không khí. Chúng được tách thành 3 loại chính là phụ kiện ống gió vuông và phụ kiện ống gió tròn và phụ kiện hỗ trợ.

Còn lại một số phụ kiện ống gió có thể kể đến như: cút gió tròn, cút gió vuông, côn chuyển ống gió vuông tròn, chạc ống gió, chân rẽ , tê ông gió, chụp che mưa,….

ong gio vuong va ong gio tron 2

ong gio vuong va ong gio tron 3

3. Những lưu ý và công dụng nổi bật của ống gió

Các chỉ tiêu vật lý của vật liệu sản xuất ống gió vuông có đặc điểm như sau:

  • Giới hạn chảy: 312 N/mm2
  • Độ bền kéo đứt: 347 N/mm2
  • Độ giãn dài tương đối: 18%
  • Chiều dày lớp mạ: 5,7 – 8,3 µm

Ống gió tôn tráng kẽm

Ống gió tôn mạ kẽm dày 0.48mm; 0.58mm; 0.75mm; 0.95mm; 1.15mm

Ống thông gió inox

Ống gió Inox 0.5mm; 0.6mm; 0.8mm; 1.0m

3.1 Ưu điểm

  • Tạo ra, trao đổi những nguồn không khí sạch tự nhiên, góp phần bổ sung O2, loại bỏ khí CO2 tốt. Ngoài ra nó còn kiểm soát nhiệt độ, loại bỏ mùi hôi, khói bụi hạn chế các bệnh liên quan đến đường hô hấp.
  • Có tác dụng lọc luân chuyển không khí và bụi bẩn. Ngoài ra nó còn là đường dây trung gian trong hệ thống điều hòa không khí hoặc làm lạnh, giúp cho không khí luôn lưu thông hiệu quả. Đồng thời, lọc sạch bụi bẩn, đẩy các nấm mốc, chất bụi bẩn hay độc hại ra bên ngoài.
  • Góp phần bảo vệ môi trường.

3.2 Lưu ý

  • Cân nhắc vị trí lắp đặt, số lượng + công suất
  • Chọn hệ thống thông gió phù hợp theo điều kiện khí hậu, nhiệt độ nơi lắp đặt
  • Cần sở hữu đội ngũ kỹ thuật chuyên môn cao, có kinh nghiệm lắp đặt chuyên nghiệp: cần nên kế hoạch chi tiết và cụ thể từ thiết kế vị trí, lựa chọn loại hệ thống hay chi phí lắp đặt…
  • Độ dày của tấm tôn (nếu không theo tiêu chuẩn) + loại tôn (ví dụ: tôn tráng kẽm, tôn đen, inox ) + màu sơn (nếu có).
  • Loại mặt bích của ống (bích V, TDF hay nẹp C).

Liên hệ Vimax thông qua hotline: 0976578989 để được tư vấn về hệ thống ống gió chất lượng nhất nhé.
