Trong các hệ thống thông gió, hút khói, cấp khí tươi cho nhà xưởng, hầm để xe, tầng kỹ thuật và khu công nghiệp, quạt hướng trục trên kệ được xem là cấu hình tối ưu nhờ khả năng tiết kiệm diện tích, dễ bảo trì và thuận tiện cho việc kết nối ống gió. Mặc dù thiết kế có vẻ đơn giản, quá trình lắp đặt lại đòi hỏi tiêu chuẩn kỹ thuật cao, sự cẩn trọng nghiêm ngặt và khả năng đánh giá thực tế một cách sâu sắc.
Quạt hướng trục trên kệ là thiết bị quay ở tốc độ lớn; vì vậy chỉ một sai số nhỏ về tâm, cao độ, hoặc độ phẳng kệ cũng có thể dẫn tới rung ồn, giảm tuổi thọ ổ bi, tăng nhiệt motor và khiến hệ thống xuống cấp nhanh chóng. Bài viết dưới đây trình bày quy trình lắp đặt quạt hướng trục trên kệ theo chuẩn chuyên ngành, đồng thời phân tích bản chất kỹ thuật của từng bước – điều mà nhiều hướng dẫn thông thường bỏ qua.
1. Đo đạc và xác định vị trí đặt quạt hướng trục trên kệ, hệ thống đường ống
Lắp đặt quạt hướng trục trên kệ bắt buộc phải bắt đầu từ khảo sát hiện trường. Đây là bước quan trọng đến mức chỉ cần xem nhẹ, ta sẽ phải trả giá ở bước vận hành.
Các yếu tố cần khảo sát chi tiết bao gồm:
– Không gian lắp đặt:
Đo chiều rộng, chiều cao, vị trí dầm, ống kỹ thuật, cáp điện để bảo đảm quạt không va chạm.
– Độ phẳng nền:
Sai lệch độ phẳng là nguyên nhân hàng đầu dẫn đến rung lắc sau này.
– Hướng tuyến ống gió:
Đánh giá góc – cao độ – định tuyến xem có thể kết nối thẳng hay phải dùng côn chuyển.
– Khoảng cách bảo trì:
Dư chỗ để tháo motor, thay dây curoa (nếu là quạt gián tiếp), kiểm tra cánh quạt.
– Tải trọng nền:
Quạt hướng trục lớn có trọng lượng đáng kể, đặc biệt khi kệ đặt trên sàn tầng.
Khảo sát tốt giúp quá trình thi công phía sau diễn ra trơn tru, không phải phá dỡ, chỉnh sửa.
2. Đổ bệ bê tông – yêu cầu nền móng vững chắc cho quạt hướng trục trên kệ
Bệ bê tông chính là điểm chịu tải và truyền lực xuống sàn. Với quạt hướng trục trên kệ, bệ phải:
– Có mác bê tông đạt chuẩn, không bị rỗ hay nứt.
– Đảm bảo độ phẳng, tránh nghiêng – võng – lệch cao độ.
– Đúng kích thước theo bản vẽ kỹ thuật.
– Có chiều cao phù hợp với hệ thống ống gió.
Một bệ bê tông kém chất lượng sẽ khiến kệ đỡ bị vặn xoắn, làm lò xo giảm chấn mất cân bằng và xuất hiện dao động cộng hưởng.

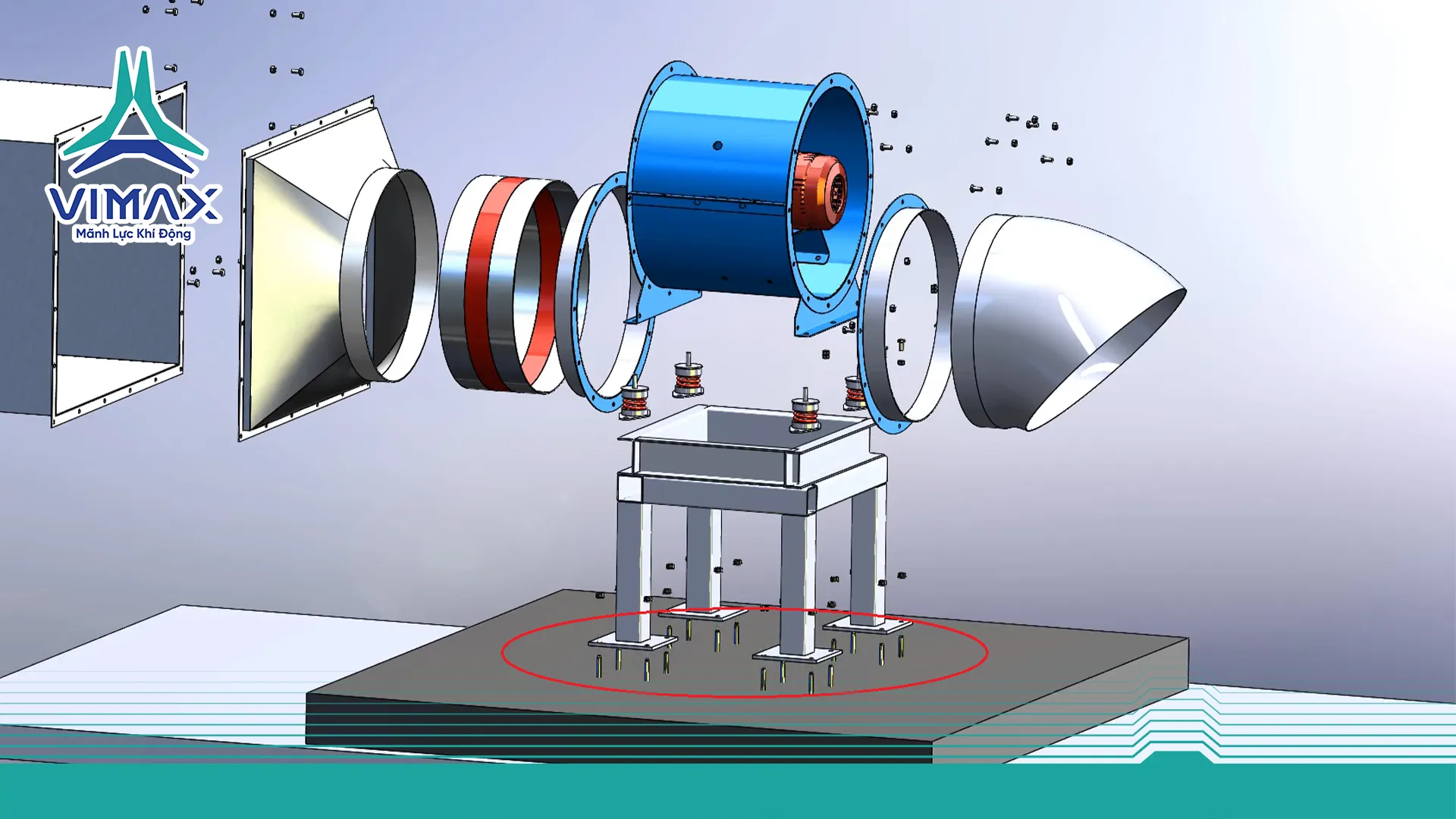

3. Khoan lỗ – lắp vít nở – định vị bản mã để chuẩn bị cho quạt hướng trục trên kệ
Đây là công đoạn yêu cầu độ chính xác từng milimet.
Các yêu cầu kỹ thuật:
– Khoan đúng vị trí tim được đánh dấu từ trước.
– Đảm bảo đường kính, chiều sâu lỗ khoan phù hợp loại vít nở.
– Lực siết bulong phải đạt giá trị tiêu chuẩn.
– Kiểm tra cân bằng giữa các điểm
Sai lệch tại đây khiến cho kệ đỡ bị nghiêng, kéo theo quạt đặt lên lò xo lệch tâm → gây rung mạnh khi chạy tốc độ cao.

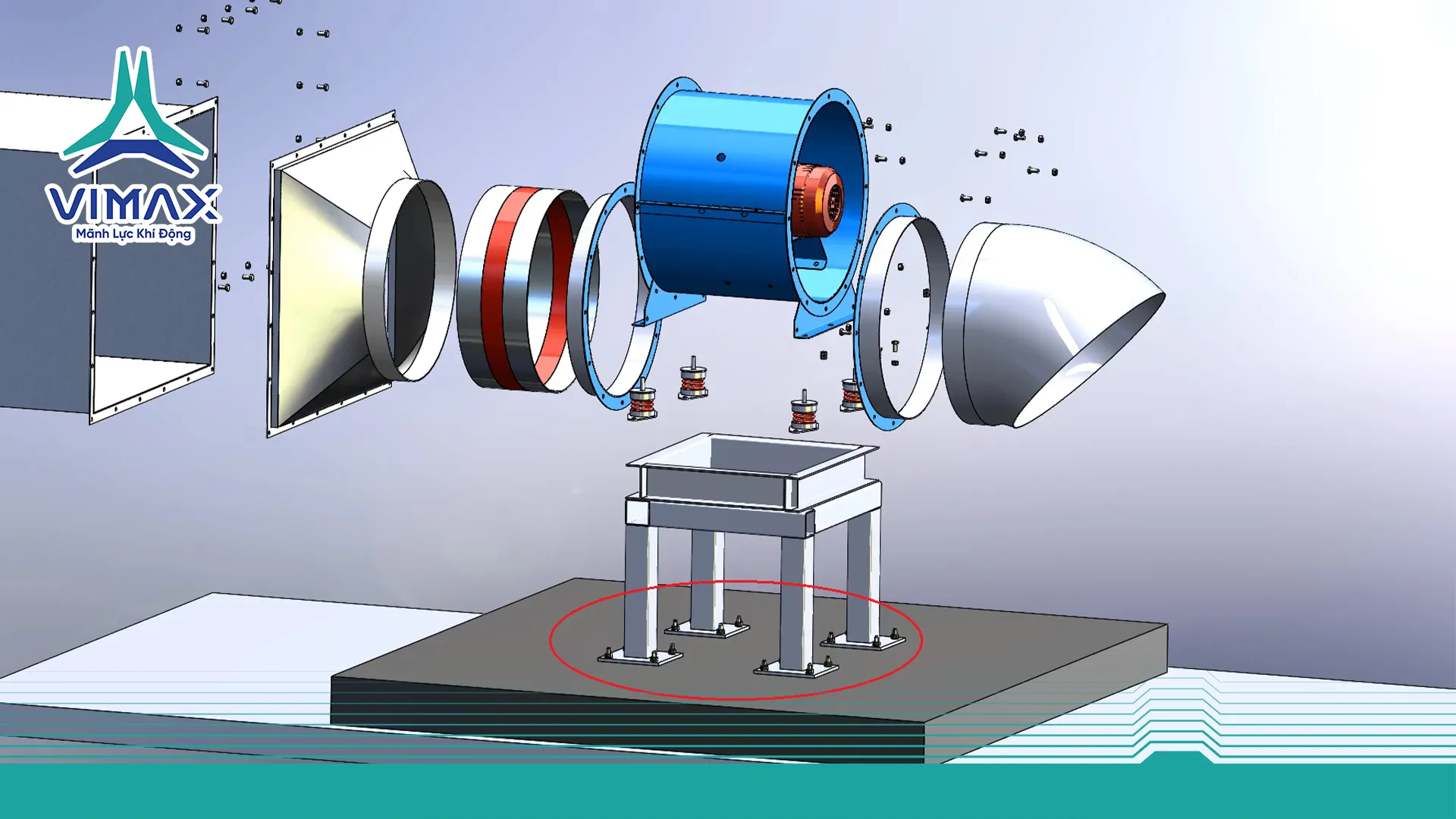

4. Lắp bản mã và hàn cố định kệ đỡ – cấu trúc chịu tải của quạt hướng trục trên kệ
Kệ đỡ là bộ phận chịu toàn bộ trọng lượng quạt. Sau khi định vị bản mã:
– Đặt kệ đỡ lên bản mã đã cố định.
– Kiểm tra độ vuông góc của khung.
– Hàn liên kết theo đường hàn tiêu chuẩn, đảm bảo mối hàn liền, chắc, không rỗ khí.
– Đo lại cao độ – tim – độ phẳng sau khi hàn.
Hàn sai lệch làm khung bị vặn xoắn – điều mà sau này rất khó sửa khi đã đặt quạt lên.

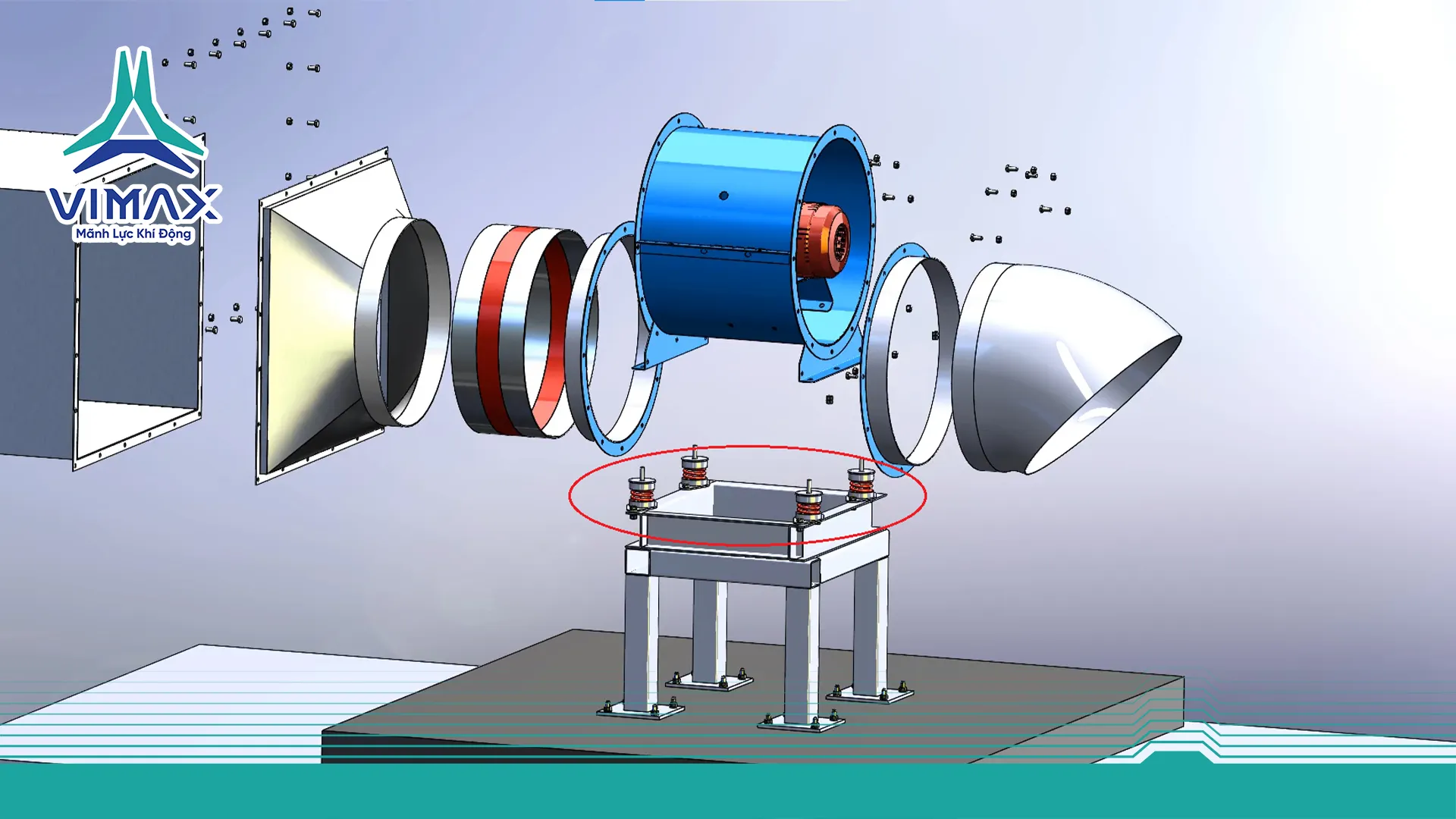

5. Lắp đặt lò xo giảm chấn – yếu tố triệt rung then chốt của quạt hướng trục trên kệ
Để quạt hướng trục trên kệ vận hành êm ái, hệ thống lò xo giảm chấn phải được xử lý đúng chuẩn.
Lò xo cần được kiểm soát các thông số:
– Chiều cao ban đầu giống nhau.
– Độ nén sau khi đặt quạt không được lệch quá ±2 mm.
– Cố định chân lò xo bằng bulong hoặc hàn tai giữ.
– Tải trọng lò xo phải đúng dải làm việc (không quá cứng, không quá mềm).
Chỉ cần một lò xo bị nén thiếu hoặc thừa, quạt sẽ nghiêng sang một bên → sinh ra rung từ gốc.
6. Đưa quạt lên vị trí – căn chỉnh chính xác khi quạt hướng trục trên kệ
Khi đưa quạt lên, cần:
– Đặt đúng từng chân quạt lên tâm của lò xo.
– Kiểm tra độ nghiêng trước – sau, trái – phải.
– Đảm bảo trục quạt thẳng với tuyến ống gió.
Đây là bước yêu cầu sự tỉ mỉ tuyệt đối, bởi chỉ lệch vài milimet cũng gây rung mạnh ngay khi quạt đạt tốc độ cao.

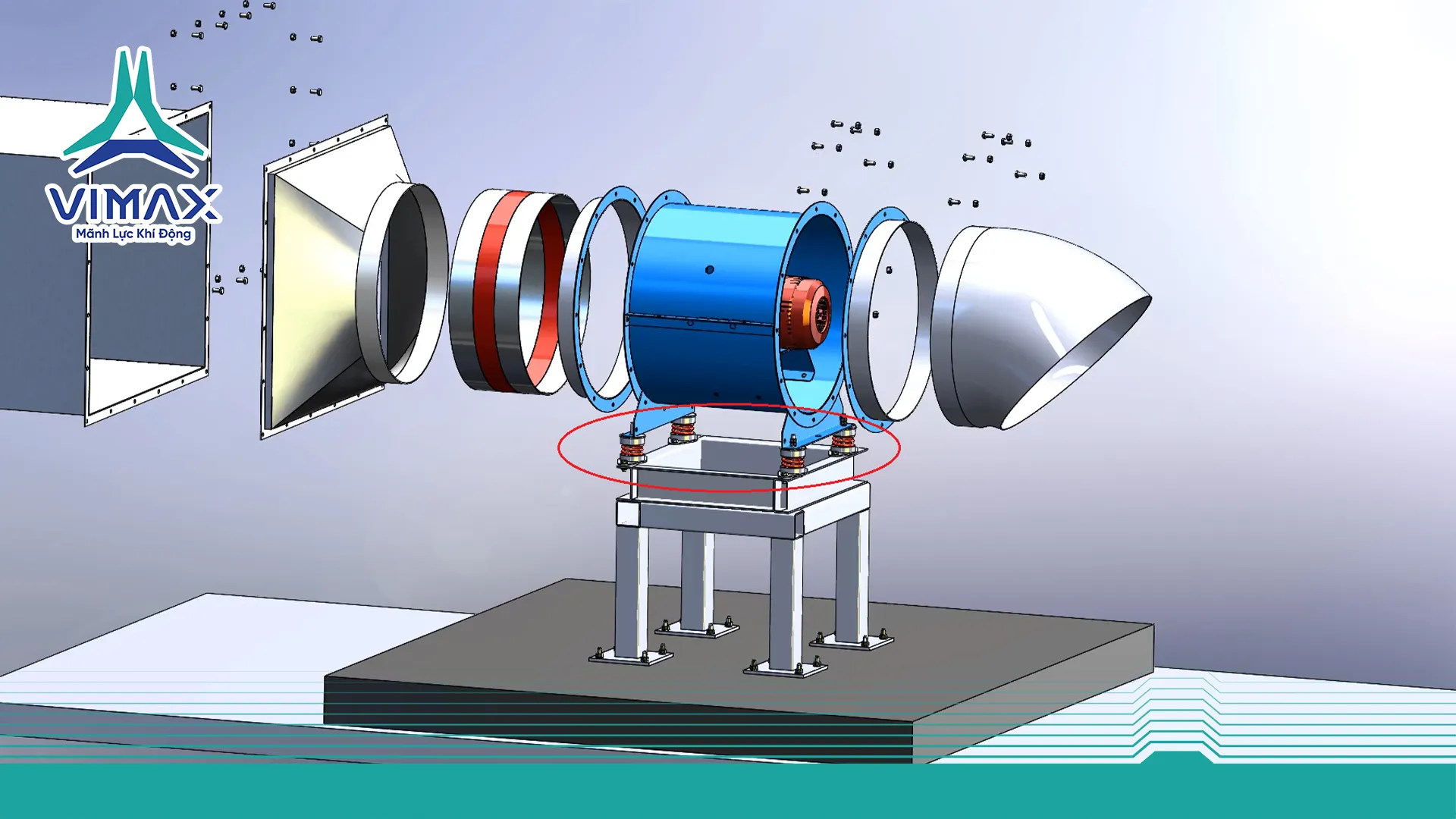

7. Cố định bằng 2 đai ốc – khóa chặt quạt hướng trục lắp đặt trên kệ với hệ giảm chấn
Khi siết đai ốc:
– Phải siết đều hai bên theo nguyên tắc đối xứng.
– Không siết quá chặt để tránh triệt tiêu độ đàn hồi của lò xo.
– Không siết quá lỏng khiến quạt dao động khi tăng tốc.
– Kiểm tra lại độ nén của từng lò xo.

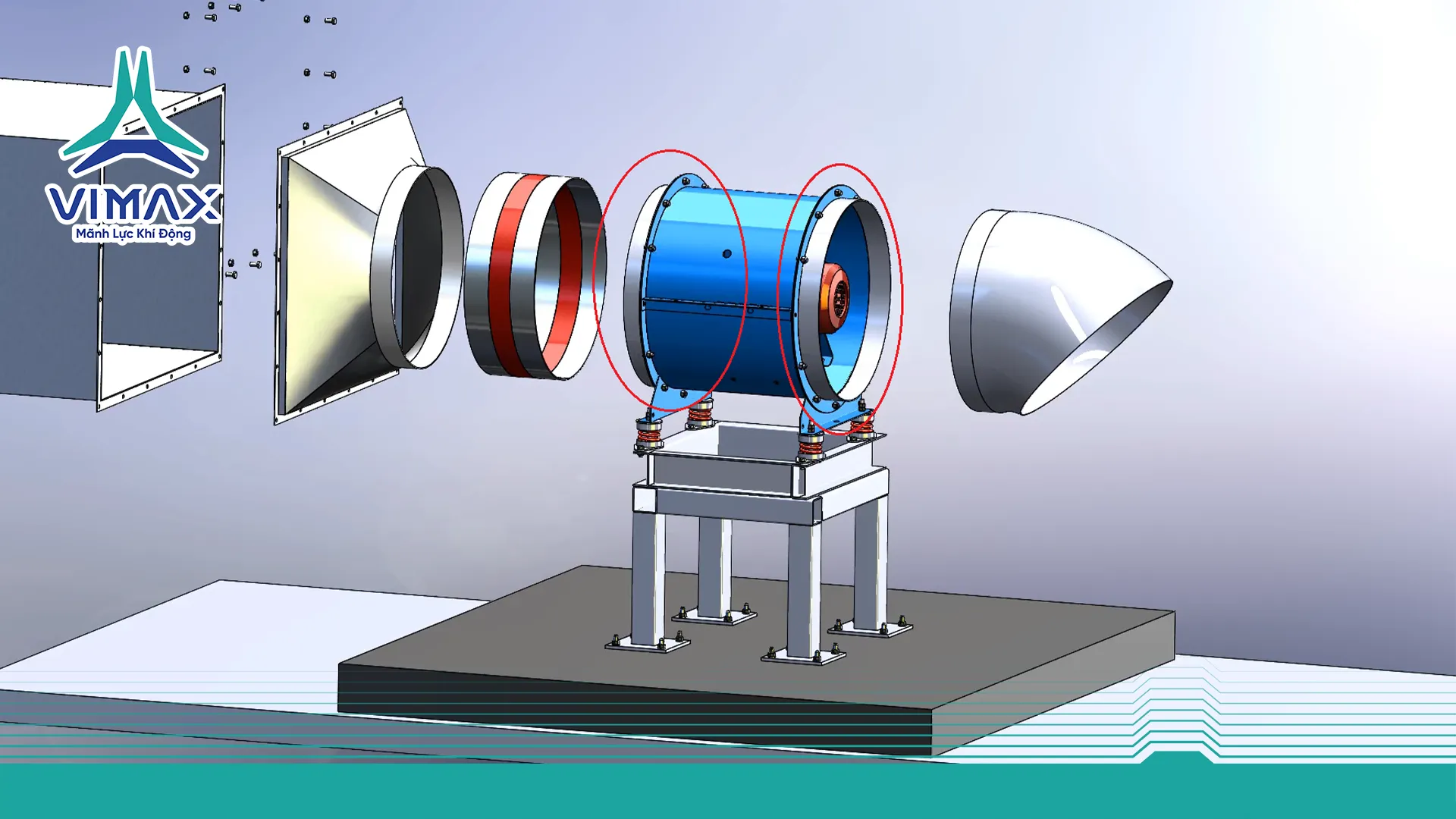

8. Lắp cổ bích phụ – bước kết nối quan trọng của quạt hướng trục trên kệ
Hai đầu quạt hướng trục trên kệ cần lắp bích phụ để kết nối với ống gió:
– Kiểm tra độ phẳng mặt bích.
– Đảm bảo tâm bích trùng với tâm quạt.
– Xiết bulong theo hình sao để lực phân bố đều.
Nếu lắp lệch, khi đấu nối ống gió sẽ tạo lực ngang đẩy quạt lệch trục.

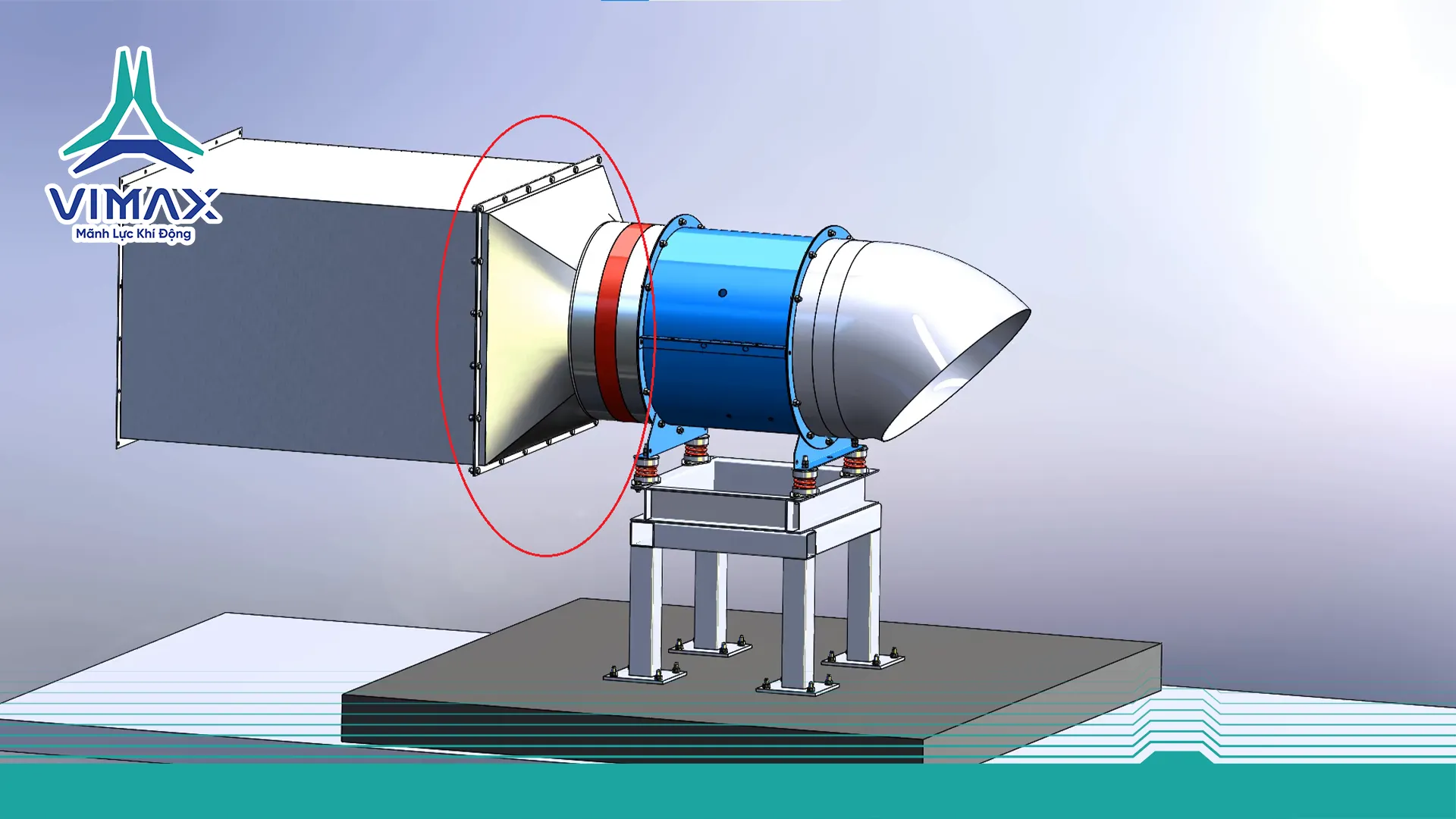

9. Gắn bạt mềm chống rung – bảo vệ ống gió khi quạt hướng trục trên kệ
Bạt mềm có tác dụng:
– Hấp thụ dao động từ quạt.
– Tránh lực rung truyền sang đường ống.
– Bù lệch góc nhẹ giữa quạt và côn chuyển.
– Tạo độ linh hoạt cho hệ thống thông gió.
Bạt mềm phải được lắp bằng:
– Vít tự khoan (đối với bích tôn)
– Hoặc bulong đai ốc (đối với bích tiêu chuẩn)
Sai sót ở bạt mềm dễ dẫn đến rách, xì gió hoặc rung xuyên hệ thống.
10. Chạy thử – đo rung – nghiệm thu quạt hướng trục trên kệ theo tiêu chuẩn kỹ thuật
Đây là giai đoạn quan trọng nhất để đánh giá quạt hướng trục trên kệ có đạt chuẩn hay không.
Các hạng mục kiểm tra:
– Độ rung: Đo bằng thiết bị đo rung tại 3 vị trí: motor – thân quạt – chân quạt.
– Độ ồn: Ghi nhận ở khoảng cách 1m – 3m.
– Dòng điện: So với thông số định mức motor.
– Hướng quay quạt: Đảm bảo đúng chiều mũi tên.
– Nhiệt độ motor: Kiểm tra sau 15–20 phút chạy liên tục.
– Độ kín khí: Quan sát bạt mềm – mối nối – bích.
– Độ ổn định lò xo giảm chấn: Xem độ nén có đồng đều hay không.
Điều kiện nghiệm thu:
– Quạt chạy êm, không rung bất thường.
– Dòng điện không vượt định mức.
– Không có tiếng va chạm kim loại.
– Lò xo hoạt động đúng trạng thái.
– Không có hiện tượng xì gió.
– Cánh quạt – trục – motor làm việc ổn định.
Xem chi tiết: https://youtu.be/Q5kJbik8vBY?si=_CTUcafzK5_8UoJD
11. Các lỗi phổ biến khi quạt hướng trục trên kệ – phân tích và cảnh báo
Để bài viết đầy đủ hơn, dưới đây là các lỗi phổ biến mà đội thi công hay mắc:
Lỗi 1: Sai độ phẳng bệ bê tông → Gây nghiêng quạt, lệch trục, rung mạnh.
Lỗi 2: Lò xo giảm chấn không đều → Quạt bị nghiêng, motor nóng nhanh.
Lỗi 3: Không căn tim giữa quạt và ống gió → Lực lệch ngang gây biến dạng bạt mềm.
Lỗi 4: Siết đai ốc quá chặt → Lò xo mất tác dụng → rung truyền thẳng xuống kệ.
Lỗi 5: Lắp bạt mềm sai chiều hoặc siết không đều → Rung, xì gió, gây ồn lớn.
Lỗi 6: Không kiểm tra độ rung trước nghiệm thu → Hệ thống nhanh xuống cấp.
Những lỗi này khiến nhiều đơn vị phải tháo ra lắp lại toàn bộ – tốn thời gian và chi phí.
12. Kết luận
Lắp đặt quạt hướng trục trên kệ không chỉ là việc đặt quạt vào đúng vị trí và đấu nối ống gió. Đó là cả một quy trình kỹ thuật phức tạp cần:
– Khảo sát chuẩn
– Đổ bệ bê tông đạt yêu cầu
– Cố định bản mã – kệ đỡ chính xác
– Lò xo giảm chấn được cân chỉnh tỉ mỉ
– Đặt quạt đúng tâm
– Kết nối bạt mềm chống rung
– Chạy thử đo rung theo tiêu chuẩn
Một hệ thống quạt vận hành ổn định, êm ái, hiệu suất cao luôn bắt đầu từ thi công đúng kỹ thuật.
